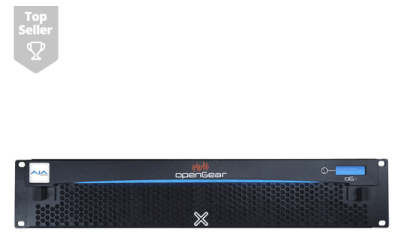

AJA OG-X-FR 2RU, 20-Slot Frame, Single Power Supply1

AJA OG-X-FR 2RU, 20-Slot Frame, Single Power Supply OpenGear frame

AJA
$ 3.399.990

Bastidor para montaje en rack OpenGear de 2 RU de AJA cuenta con una fuente de alimentación interna de 600 W y espacio para hasta 20 tarjetas OpenGear de AJA. El bastidor proporciona espacio para una fuente de alimentación adicional opcional. Admite módulos analógicos, digitales, de vídeo, de audio, SDI e IP dentro del mismo bastidor, y ofrece compatibilidad con Dashboard estándar para configuración, control y monitorización. El bastidor tiene una capacidad de 20 ranuras con capacidades de refrigeración para aplicaciones de alta densidad y opciones avanzadas de conectividad OpenGear para tarjetas compatibles. Incluye una tarjeta de red estándar preinstalada MFC-8322-S con un puerto Ethernet RJ45.

-Compatible con cualquier tarjeta OpenGear
-Admite hasta 20 tarjetas OpenGear
-Fuente de alimentación de 600 W y refrigeración integrada
-Pantalla LCD frontal
-Sistema de control de tablero estándar

Caracteristicas tecnicas

Controlador de chasis y ventiladores
Potencia total: 50 W máximo
Potencia máxima: +12 V Rail 4 A, 48 W
Potencia máxima: -7,5 V Rail 0,2 A (1,5 W)
GFC-8322
Potencia total: 3,9 W máximo
Potencia máxima: +12 V Rail 0,2 A (2,4 W)
Máx. Potencia: -7,5 V Rail 0,2 A (1,5 W)
Entradas de referencia
Número de entradas: 2 en bucle
Nivel: 1 Vpp nominal
Señal: Sincronización de vídeo analógica (Blackburst o tri-level) o AES/EBU DARS
Impedancia: 75 ohmios de terminación
Pérdida de retorno: >30 dB a 30 MHz
CC máxima en entrada REF: ±1 V
Ranuras para tarjetas
20 ranuras
Potencia total disponible: 500 W
Potencia máxima de la tarjeta:
Módulo trasero de alta densidad (dividido): 15 W por tarjeta, admite dos tarjetas openGear y requiere dos ranuras en el chasis del marco
Módulo trasero estándar Admite una tarjeta openGear y requiere dos ranuras en el chasis del marco: 30 W por tarjeta o 45 W si la tarjeta openGear tiene refrigeración integrada.
Módulo trasero de doble ancho: 60 W por tarjeta, o 75 W para una sola tarjeta con refrigeración integrada, o 90 W para un conjunto de múltiples ranuras con refrigeración integrada y que recibe energía de dos o más conectores de placa intermedia.
Tamaño (ancho x profundidad x alto) 2RU 19,0" x 16,82" x 3,5" (483 x 427 x 90 mm)
Potencia
La suma total de ambas salidas no debe superar los 500 W
Entrada: 6,3 A (650 W)
Salida 1: 12 V 41,6 A, 500 W máximo
Salida 2: -7,5 V 5 A, 37,5 W máximo
Entorno
Temperatura de funcionamiento segura: 0 a 40 C (32 a 104 F)
Humedad relativa de funcionamiento: <90 % sin condensación

Para mas información

https://www.aja.com/products/og-x-fr#techspecs
