Caracteristicas tecnicas

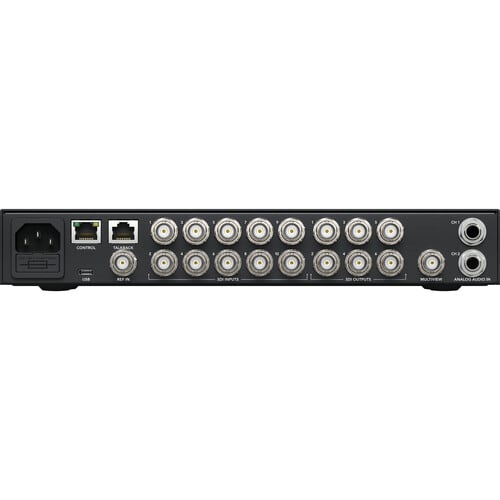

Conexiones
Total de entradas de video 10
Total de salidas de video 6
Velocidades de transmisión 1.5G, 3G
Total de entradas de audio
2 x 0.25” para señales balanceadas,
1 x XLR de 5 pines para el sistema de comunicación.
Total de salidas de audio 1 x XLR de 5 pines para el sistema de comunicación.
Entradas de audio SDI 2 canales de audio integrados en todas las entradas SDI.
Salidas de audio SDI 2 canales de audio integrados en todas las salidas SDI.
Conexiones para código de tiempo No disponible
Entrada para señales de referencia Tri-Sync o Black Burst.
Resincronización de fuentes En las 10 entradas.
Conversión de formatos y frecuencia de imagen
En las 10 entradas.
Salidas SDI auxiliares Cualquiera de las 6 salidas SDI.
Salidas SDI para anticipos Cualquiera de las 6 salidas SDI.
Salidas SDI principales Cualquiera de las 6 salidas SDI.
Salida SDI para señales de menor resolución No disponible
Salida cámara web 1 x USB-C compatible con resoluciones de 720p o 1080p a la frecuencia de imagen del programa.
Conexiones de visualización simultánea 1 x SDI 3G
Conexión para paneles de control Ethernet. Conexión directa entre el panel y el mezclador o mediante una red.
Generador de código de tiempo interno Sí
Comunicación RJ45 para sistemas de comunicación de terceros.
Salida para luz piloto Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design. (No incluido).
Ethernet Compatible con 10/100/1000 BASE-T.
Interfaz informática 1 x USB-C compatible con USB 2.0
Formatos compatibles
Formatos SD No disponible
Formatos HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Conformidad SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivel A y B.
Muestreo de video 4:2:2
Precisión cromática 10 bits.
Espacios cromáticos REC 709
Alternancia automática Detección automática de señales SDI 1.5G y SDI 3G nivel A o B.
Especificaciones del producto
Compositores para superposiciones previas 4
Compositores para superposiciones posteriores 1
Compositores para superposiciones por crominancia 4
Sistema de comunicación Sí
Modalidad N-1 Sí
Compositores para superposiciones lineales o por luminancia 5
Compositores de transiciones (animadas y con efectos visuales)
1 para transiciones animadas, 1 para transiciones con efectos visuales.
Total de capas 7
Generadores de carta de ajuste 5
Generadores de color 2
Panel de control
Tablero frontal para alternar en casos de emergencia, programa informático o panel físico opcional.
Ventanas asignables 16
Luz piloto
Rojo para señales al aire, verde para anticipos.
Rótulos para fuentes Sí
Supervisión simultánea de imágenes
1 ventana de visualización simultánea divisible en 16, 13, 10, 7 o 4 recuadros. Permite ver el programa, los anticipos, las fuentes, los reproductores multimedia, las superposiciones posteriores y las señales limpias con rótulos e indicadores de volumen opcionales.
Definición para visualización simultánea HD
Resolución mínima de la pantalla 1366 x 768
Reproductores multimedia 2 Canales
Imagen en primer plano y canal alfa para cada reproductor multimedia.
Capacidad del panel multimedia (imágenes) 20
Capacidad del panel multimedia 2 clips x 1080p60 (máx.)
Duración de los clips (HD 720) 400 fotogramas.
Duración de clips (HD 1080) 200 fotogramas.
Formatos de imagen compatibles PNG, TGA, BMP, GIF, JPEG y TIFF.
Formatos de imagen compatibles Secuencia TGA.
Formatos de audio compatibles WAV, MP3 y AIFF.
Pantalla

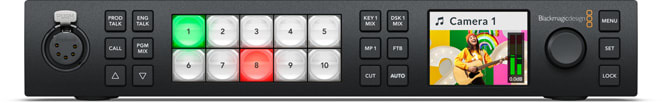

Panel frontal
Pantalla LCD de 2.2” para supervisar imágenes, 10 botones LED para realizar ajustes y alternar señales en caso de emergencia, 4 botones para fuentes, 6 botones para la mezcla y el sistema de comunicación, mando giratorio para seleccionar menús y confirmar ajustes, botón para bloquear el panel frontal.
Procesamiento
Retraso del procesamiento < 10 líneas.
Mezcla de audio
Mezclador de 28 canales
Opciones: On/Off/Audio-Follow?Video.
Indicador de nivel y saturación.
Control de ganancia principal.
Ecualización paramétrica de 6 bandas y procesadores de dinámica (expansor, puerta de ruido, compresor y limitador).
Disminución de la definición No disponible
Soporte informático
Panel de control incluido
ATEM Software Control para macOS 11.11 (Big Sur), macOS 12 (Monterey), o versiones posteriores, y Windows 10 u 11.
Actualización del dispositivo
Mediante conexión Ethernet o USB directa con equipos Mac OS y Windows. Incluye programa utilitario ATEM Setup.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, excepto la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
Sistemas operativos
Mac 11.1 Big Sur,
Mac 12.0 Monterey o posterior
Windows 10 y 11.
Requisitos energéticos Fuente de alimentación
1 fuente interna x 100-240 V CA.
Consumo 36W
Especificaciones físicas
Instalación física
2/3 U de ancho, 1 U de alto.
Accesorios opcionales
Teranex Mini Rack Shelf
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos ATEM 1 M/E Constellation HD
Sobre de bienvenida con código QR para descargar el software.
Garantía
12 meses de garantía limitada otorgada por el fabricante.
