Caracteristicas tecnicas

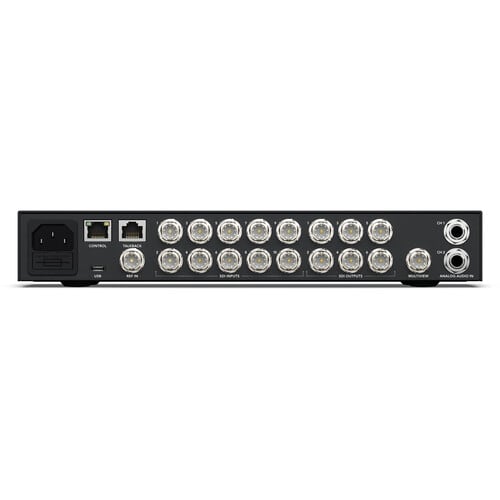

Conexiones
Total de entradas de video 10
Total de salidas de video 6
Velocidades de transmisión 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s
Total de entradas de audio
2 x 0.25” para señales balanceadas,
1 x XLR de 5 pines para el sistema de comunicación.
Total de salidas de audio 1 x XLR de 5 pines para el sistema de comunicación.
Entradas de audio SDI 8 canales de audio integrados en todas las entradas SDI.
Salidas de audio SDI 16 canales de audio integrados en todas las salidas SDI.
Conexiones para código de tiempo
No disponible
Entrada para señales de referencia
Tri-Sync o Black Burst.
Resincronización de fuentes En las 10 entradas.
Conversión de formatos y frecuencia de imagen En las 10 entradas.
Salidas SDI auxiliares Cualquiera de las 6 salidas SDI.
Salidas SDI para anticipos Cualquiera de las 6 salidas SDI.
Salidas SDI principales Cualquiera de las 6 salidas SDI.
Salida SDI para señales de menor resolución 1
Salida cámara web
1 x USB-C compatible con resoluciones de 720p o 1080p a la frecuencia de imagen del programa.
Visualización simultánea 1 x SDI 12G
Conexión para paneles de control
Ethernet. Conexión directa entre el panel y el mezclador o mediante una red.
Generador de código de tiempo interno Sí
Comunicación
RJ45 para sistemas de comunicación de terceros.
Salida para luz piloto
Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design. (No incluido).
Ethernet
Compatible con estándares 10/100/1000 Base-T.
Interfaz informática
1 x USB-C compatible con USB 2.0.
Formatos compatibles
Formatos SD
No disponible
Formatos HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.
Conformidad SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivel A y B.
SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 y SMPTE 2082‑10.
Muestreo de video 4:2:2
Precisión cromática 10 bits.
Espacios cromáticos REC 709, REC 2020
Alternancia automática
Selección automática de señales SDI 1.5G, SDI 3G (nivel A/B), SDI 6G y SDI 12G.
Especificaciones del producto
Compositores para superposiciones previas 4
Compositores para superposiciones posteriores 1
Compositores para superposiciones por crominancia 4
DVEs 1
Compositores para superposiciones lineales o por luminancia 5
Compositor de transiciones (animadas/con efectos) 1 x animada, 1 x efectos visuales.
Total de capas 7
Generadores de carta de ajuste 5
Generadores de color 2
Panel de control
Tablero frontal para alternar en casos de emergencia, programa informático o panel físico opcional.
Ventanas asignables 16
Rótulos para fuentes Sí
Luz indicadora
Rojo para señales al aire, verde para anticipos.
Sistema de comunicación Sí
Modalidad N-1 Sí
Supervisión simultánea de imágenes
1 ventana de visualización simultánea divisible en 16, 13, 10, 7 o 4 recuadros. Permite ver el programa, los anticipos, las fuentes, los reproductores multimedia, las composiciones y las señales limpias con rótulos e indicadores de volumen opcionales.
Definición para visualización simultánea
HD o UHD
Reproductores multimedia 2
Canales
Imagen en primer plano y canal alfa para cada reproductor multimedia.
Capacidad del panel multimedia (imágenes) 20
Capacidad del panel multimedia 2 clips x 2160p60 (máx.)
Duración de clips (HD 720) 1600 fotogramas.
Duración de clips (HD 1080) 800 fotogramas.
Duración de clips (UHD 2160) 200 fotogramas.
Formatos de imagen compatibles PNG, TGA, BMP, GIF, JPEG and TIFF.
Formatos de imagen compatibles Secuencia TGA.
Formatos de audio compatibles WAV, MP3 y AIFF.
Pantalla

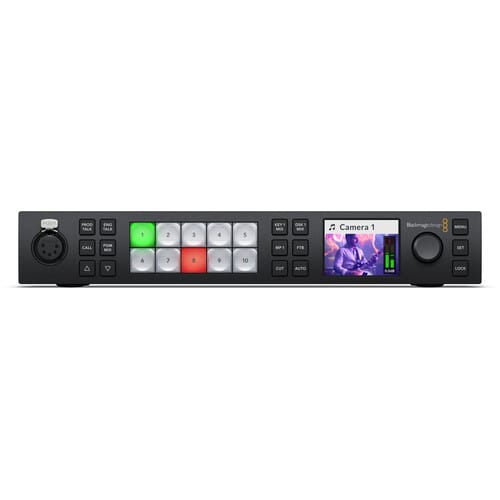

Panel frontal
Pantalla LCD de 2.2 pulgadas para supervisar imágenes, 10 botones LED para realizar ajustes y alternar señales en caso de emergencia, 4 botones para fuentes, 6 para el sistema de intercomunicación y otros para mezclas, mando giratorio para seleccionar menús y confirmar ajustes, botón de bloqueo.
Procesamiento
Retraso del procesamiento < 10 líneas.
Mezcla de audio
Mezclador de 28 canales
Opciones: activado, desactivado, seguimiento de imágenes (AFV).
Indicador de nivel y saturación.
Control de ganancia principal.
Ecualización paramétrica de 6 bandas y procesadores de dinámica (expansor, puerta de ruido, compresor y limitador).
Disminución de la definición
1 x selectable HD down converted output
Soporte informático
Panel de control incluido
ATEM Software Control gratis para macOS 13.0 (Ventura), macOS 14.0 (Sonoma) y versiones posteriores o Windows 10/11.
Actualización del dispositivo
Mediante conexión Ethernet o USB directa con equipos Mac OS y Windows. Incluye programa utilitario ATEM Setup.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, excepto la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
Sistemas operativos
Mac 13.0 (Ventura),
Mac 14.0 Sonoma) o posterior
Windows 10 y 11.
Requisitos energéticos
Fuente de alimentación 1 fuente interna de 100-240 (CA).
Consumo 90 W.
Especificaciones físicas
Instalación física
2/3 U de ancho, 1 U de alto.
Accesorios opcionales Teranex Mini Rack Shelf
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos
ATEM 1 M/E Constellation 4K
Sobre de bienvenida con código QR para descargar el software.
Garantía
1 año de garantía limitada otorgada por el fabricante.
