Caracteristicas tecnicas
Conexiones
Total de entradas de video 9
Total de salidas 4
Total de salidas auxiliares 4
Velocidades de transmisión 1.5G, 3G
Entradas de video HDMI
8 x HDMI tipo A, HD de 10 bits conmutable.
2 canales de audio integrados.
Salidas de video HDMI 3
Salidas HDMI principales 3
Total de entradas de audio
2 x XLR combinadas con alimentación fantasma.
1 x BNC con 32 canales de audio digital MADI.
Total de salidas de audio 1 x 6.35 mm para auriculares
Conexión para código de tiempo
No disponible
Entrada para señales de referencia
No disponible
Resincronización de fuentes
En todas las 8 entradas HDMI y las fuentes remotas
Conversión de formatos y frecuencia de imagen
En todas las 8 entradas HDMI y las fuentes remotas
Salida cámara web
2 x USB-C compatible con resoluciones de 720p o 1080p a la frecuencia de imagen del programa.
Visualización simultánea
1 x HDMI
1 x cámara web
Conexión para paneles de control
Ethernet. Conexión directa entre el panel y el mezclador o mediante una red.
Generador de código de tiempo interno Sí
Salida para luz piloto
En cámaras remotas y HDMI de Blackmagic.
Ethernet
1 x Ethernet 1G para transmisiones simples, paneles de control y conexión a Internet,
1 x Ethernet 10G para grabar.
Interfaz informática
2 x USB-C 3.1 de primera generación para detectar el dispositivo como una cámara web, actualizarlo, controlarlo mediante el software, conectar paneles y grabar en unidades de almacenamiento externas.
1 x Thunderbolt para transmitir el canal alfa y la imagen en primer plano, conectar fuentes, almacenar contenidos mediante redes Ethernet y alimentar el dispositivo
Formatos compatibles
Formatos HD (entrada)
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
Formatos HD (salida)
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos de transmisión por Internet
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Muestreo de video YUV 4:2:2
Precisión cromática 10 bits
Espacios cromáticos Rec. 709
Resoluciones HDMI admitidas para equipos informáticos
1280 x 720p 50Hz, 59.94Hz , 60Hz
1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
1920 x 1080i 50, 59.94Hz , 60Hz
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.
Alternancia automática
Especificaciones del producto
Bancos de mezcla y efectos 1
Puntos de cruce directos 10
Botones para puntos de cruce
Botones NKK
Vista previa de transiciones 1
Bus de fuentes
Configuración mediante controles multifunción y estado de la salida de audio Fairlight.
Botones para macros 6
Botones de transiciones
Configuración mediante controles multifunción y estado de la salida de audio Fairlight.
Velocidad de transiciones
Configuración mediante controles multifunción y estado de la salida de audio Fairlight.
Botón de superposiciones 8
Botones auxiliares 6
Palanca de transiciones 1
Botones de grabación 2
Botones de transmisión 2
Selectores de transición (DSK) 6
Botones de fundido a negro (FTB) 1 botón NKK
Compositores para superposiciones previas 4
Compositores para superposiciones posteriores 2
Compositores para superposiciones por crominancia Hasta 4
SuperSource 1
DVEs 2
Compositores para superposiciones lineales o por luminancia Hasta 4
Compositor de transiciones (animadas/con efectos)
Solo efectos visuales digitales (DVE).
Generadores de color 2
Panel de control
Configuración mediante controles multifunción y estado de la salida de audio Fairlight.
Ventanas asignables 16
Luz indicadora
Rojo para señales al aire, verde para anticipos.
Audio
Mezcla de audio
26 entradas y 2 canales de mezcla.
(8 HDMI+16MADI+XLR+Thunderbolt)
Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.
Indicador de volumen y saturación. Herramientas de audio Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Control de ganancia principal.
Entrada analógica
Conectores XLR combinados para señales estéreo balanceadas
Retraso en entrada analógica
Hasta 8 fotogramas
Alimentación para micrófonos +48 V de alimentación fantasma en las entradas XLR combinadas
Fuentes para transmisiones
Total de fuentes
Hasta 8
Formato
RTMP/SRT con audio a través de una red local o una conexión a Internet de cámaras de Blackmagic Design compatibles transmitiendo en calidad HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium o Streaming Low.
Consulta el manual de usuario para obtener más información acerca de la velocidad de transferencia de datos.
Configuración
Asignación a las entradas en los ajustes del programa ATEM Software Control.
Transmisión
Transmisión directa
Permite transmitir en directo por Internet mediante los protocolos de transporte seguro y confiable (SRT) o de mensajería en tiempo real (RTMP) o una conexión móvil compartida a través del puerto USB-C.
Grabación
Grabación directa de audio y video
Compartimiento para grabar en unidades CFExpress
Grabación en red
Grabación en unidades USB-C
Grabación de video
8 fuentes HDMI en archivos .mp4 (H.264) a un máximo de 70 Mb/s, en el formato de funcionamiento del mezclador, con audio AAC.
1 x señal principal en archivos .mp4 (H.264) con audio AAC, según los ajustes de calidad y el formato de funcionamiento del mezclador.
Grabación de audio
26 x entradas con 2 canales cada una, grabados en archivos .wav individuales de 24 bits a 48 KHz. Incluye 1 entrada para señales analógicas y 8 entradas para fuentes con 2 canales de audio integrado, así como 32 canales de audio MADI.
Conmutación
Programa con cortes y cambios de plano grabado en archivos .drp como un proyecto de DaVinci Resolve.
Sistema de archivos
ExFAT (Windows/Mac). APFS o HFS+ (Mac).
Supervisión simultánea de imágenes
Supervisión simultánea de imágenes
16, 13, 10, 7 o 4 ventanas configurables para ver el anticipo, el programa, las 8 fuentes HDMI, la función SuperSource, el contenido del reproductor multimedia, el estado de la transmisión y la grabación, y el nivel del audio.
Definición para visualización simultánea HD
Reproductor multimedia
Reproductores multimedia 2
Canales
Imagen en primer plano y canal alfa para cada reproductor.
Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.
Formatos de imagen compatibles
200 fotogramas en HD 1080.
Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.
Formatos de video compatibles
Secuencia TGA.
Formatos de audio compatibles
WAV, MP3 y AIFF.
Control
Panel de control
Panel de control integrado.
Software para controlar cámaras. Compatible con panel físico opcional.
Conexión para paneles de control
Compatible con estándares 10/100/1000/10G Base-T.
Permite la conexión del panel con el mezclador en forma directa o mediante una red Ethernet. También admite una conexión directa mediante el puerto USB-C. Actualización del software mediante el puerto USB-C o la red Ethernet.
Compatibilidad con paneles de control
Incluye el programa ATEM Software Control.
Compatible con dispositivos ATEM Micro Panel, ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel y ATEM 4 M/E Advanced Panel.
También puede configurarse mediante el programa Blackmagic Videohub Hardware Panel Setup para asignar fuentes a destinos mediante unidades Videohub Smart Control Pro o Videohub Master Control Pro.
Panel de control incluido
ATEM Software Control para macOS 10.14 (Sonoma), macOS 10.15 (Sequoia) o versiones posteriores, y Windows 11 y 10 de 64 bits solamente.
Procesamiento
Mezcla de audio
Mezclador de 58 canales
Opciones: On/Off/Audio-Follow-Video.
Indicador de volumen y saturación.
Control de ganancia principal.
Ecualización paramétrica de 6 bandas y procesadores de dinámica (expansor, puerta de ruido, compresor y limitador).
Control de cámaras
Al utilizarlos con la mayoría de cámaras de Blackmagic Design, los dispositivos ATEM permiten controlar el enfoque, la apertura del diafragma y la distancia focal en objetivos compatibles, además de otros ajustes como la ganancia, el balance de blancos, el tinte y la obturación, y los filtros de densidad neutra, las herramientas de etalonaje, la luz piloto y el inicio o la detención de la grabación.
Soporte informático
Panel de control incluido
ATEM Software Control para macOS 10.14 (Sonoma), macOS 10.15 (Sequoia) o versiones posteriores, y Windows 10 y 11.
Actualización del dispositivo
Mediante conexión Ethernet o USB directa con equipos Mac y Windows.
Incluye programa utilitario ATEM Setup.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
Sistemas operativos
Mac 14.0 (Sonoma),
Mac 15.0 (Sequoia) o posterior
Windows 10 y 11.
Windows 11 for ARM
Requisitos energéticos
Fuente de alimentación
1 x fuente externa de 12 V.
Consumo
-
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 5 °C a 40 °C (41 °F a 104 °F)
Temperatura de almacenamiento -10 °C a 60 °C (14 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

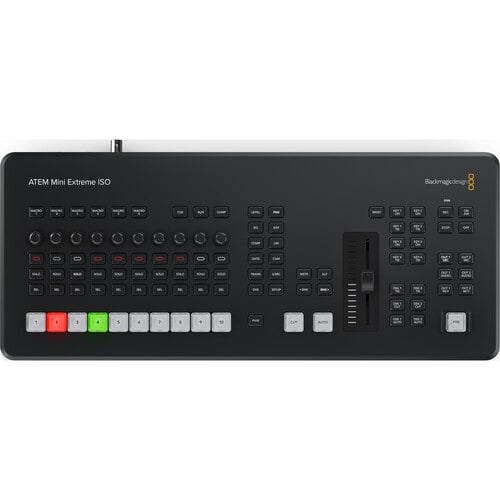

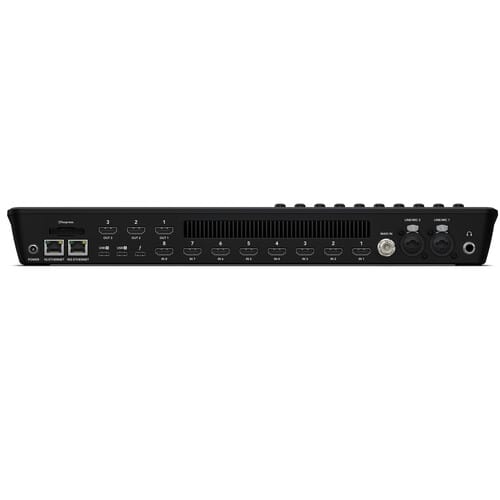

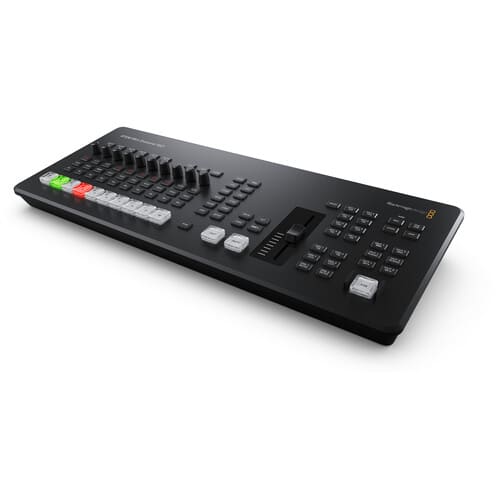

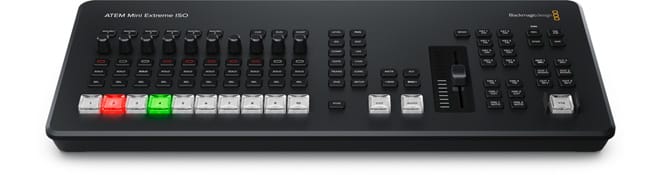

ATEM Mini Extreme ISO G2
1 x fuente externa de 12 V
Garantía
1 año de garantía limitada otorgada por el fabricante.
