Caracteristicas tecnicas
Conexiones
Total de entradas de video 4
Total de salidas 3
Total de salidas auxiliares 2
Total de entradas de audio 2 x 3.5 mm estéreo
Total de salidas de audio
No disponible, audio integrado solamente.
Conexión para código de tiempo
No disponible
Entradas de video SDI
4 x SDI 3G/HD de 10 bits.
2 canales de audio integrados.
Resincronización de fuentes
En todas las entradas SDI.
Conversión de formatos y frecuencia de imagen
En todas las entradas SDI.
Salidas SDI principales 2
Ethernet
Puerto Ethernet compatible con estándares 10/100/1000 BaseT para actualizar el dispositivo, controlarlo mediante el software, transmitir por Internet y conectar paneles directamente o a través de una red.
Interfaz informática
1 x USB-C 3.1 de primera generación para detectar el dispositivo como una cámara web, actualizarlo, controlarlo mediante el software, conectar paneles y grabar en unidades de almacenamiento externas.
Formatos compatibles
Formatos HD (entrada)
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
Formatos HD (salida)
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos de transmisión por Internet
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos UHD
No disponible
Muestreo de video YUV 4:2:2
Precisión cromática 10 bits
Espacios cromáticos Rec. 709
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real.
Especificaciones del producto
Compositores para superposiciones previas 1
Compositores para superposiciones posteriores 1
Compositores para superposiciones por crominancia 1
Compositores para superposiciones lineales o por luminancia 2
Compositor para transiciones
Solo efectos visuales digitales (DVE).
Total de capas 5
Generadores de carta de ajuste 1
Generadores de color 2
Efectos con bordes y sombra paralela 1
Interfaz
Resolución mínima del monitor de 1366 x 768.
Audio
Mezcla de audio
6 entradas y 2 canales de mezcla.
Opciones para cada canal: On/Off/Audio-Follow-Video con control individual de la ganancia.
Indicador de volumen y picos. Herramientas de audio Fairlight: compresor, puerta de ruido, limitador y ecualizador paramétrico de 6 bandas. Control de ganancia principal.
Entrada analógica
Audio estéreo no balanceado
Retraso en entrada analógica
Hasta 8 fotogramas
Impedancia de entrada 1.8 k
Nivel máximo de entrada +6 dBV
Alimentación para micrófonos
Disponible en las conexiones de 3.5 mm.
Transmisión
Transmisión directa
Permite transmitir en directo por Internet mediante el protocolo RTMP y una red Ethernet o una conexión móvil compartida mediante el puerto USB‑C.
Grabación
Grabación directa de audio y video
Puerto de expansión USB-C 3.1 de primera generación para grabar directamente en unidades de almacenamiento externas.
Grabación de video
Grabación de hasta 4 fuentes SDI en archivos .mp4 (H.264) a un máximo de 70 Mb/s, en el formato de funcionamiento del mezclador, con audio AAC.
Grabación de la señal principal en archivos .mp4 (H.264) con audio AAC, según los ajustes de calidad y el formato de funcionamiento del mezclador.
Grabación de audio
6 entradas con 2 canales cada una, grabados en archivos .wav individuales de 24 bits a 48 KHz. Incluye 2 entradas para señales analógicas en estéreo y 4 entradas SDI con 2 canales de audio integrado.
Conmutación
Programa con cambios de plano grabado en archivos .drp como un proyecto de DaVinci Resolve.
Sistema de archivos
ExFAT (Windows/Mac) o HFS+ (Mac).
Sincronización en la nube
Más información
Supervisión simultánea de imágenes
Supervisión simultánea de imágenes
10 ventanas configurables para el anticipo o el programa (izquierda o derecha), las 4 fuentes SDI, el reproductor multimedia y el estado de la transmisión y la grabación, así como medidores de audio.
Definición para visualización simultánea HD
Reproductor multimedia
Reproductores multimedia 1
Canales
Imagen en primer plano y canal alfa para cada reproductor.
Capacidad del panel multimedia (imágenes)
20 con imagen principal y canal alfa.
Formatos de imagen compatibles
PNG, TGA, BMP, GIF, JPEG y TIFF.
Control
Panel de control
Panel de control integrado. Compatible con panel físico opcional.
ATEM Software Control para Mac y Windows incluido sin cargo.
Compatibilidad con paneles de control
Compatible con dispositivos ATEM Micro Panel, ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel, ATEM 4 M/E Advanced Panel, ATEM Camera Control Panel y ATEM Micro Camera Panel. El mezclador también puede configurarse mediante el programa utilitario Blackmagic Videohub Hardware Panel Setup para asignar fuentes a destinos mediante unidades Videohub Smart Control Pro o Videohub Master Control Pro.
Conexión para paneles de control
Compatible con estándares 10/100/1000 Base-T. Permite la conexión del panel con el mezclador en forma directa o mediante una red Ethernet. El modelo ATEM Pro ISO admite la conexión directa mediante el puerto USB‑C. Actualización del software mediante el puerto USB-C o la red Ethernet.
Soporte informático
Actualización del dispositivo
Mediante conexión Ethernet o USB directa con equipos Mac o Windows. Incluye programa utilitario ATEM Setup.
Configuración
Modificación de ajustes mediante el programa ATEM Software Control, salvo la dirección IP del mezclador, que se configura con el programa utilitario a través de una conexión USB.
Sistemas operativos
Mac 14.0 (Sonoma),
Mac 15.0 (Sequoia) o posterior
Windows 10 y 11.
Requisitos energéticos
Fuente de alimentación 1 fuente externa x 12 V.
Consumo 36W
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 5 °C a 40 °C (41 °F a 104 °F)
Temperatura de almacenamiento -10 °C a 60 °C (14 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

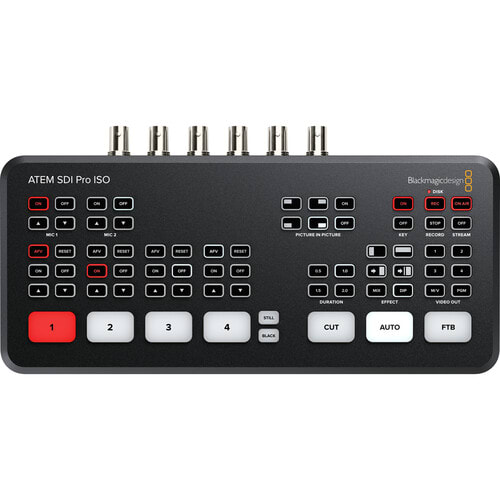

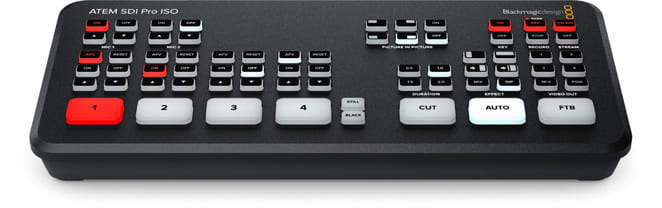

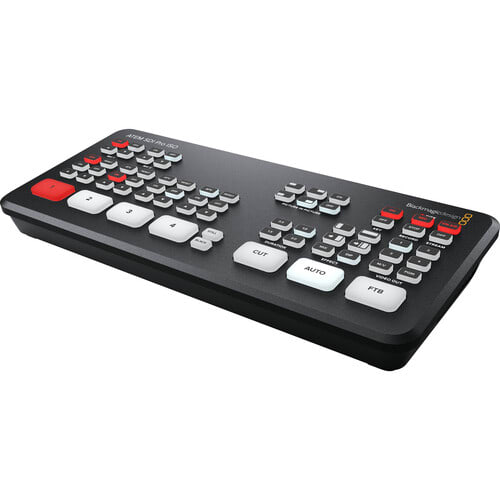

ATEM SDI Pro ISO
Fuente de alimentación universal externa de 12 V (CC) con adaptadores para distintas tomas de corriente.
Garantía
1 año de garantía limitada otorgada por el fabricante.
