Caracteristicas tecnicas
Conexiones
Entradas de video SDI 8
Salidas SDI 12
Velocidades de transmisión 1.5G, 3G
Salidas de video HDMI 1
Total de entradas de audio
2 conectores XLR para audio analógico balanceado,
1 conector BNC para audio digital MADI (32 canales),
2 conector RCA para audio analógico estéreo,
1 conector XLR de 5 pines para el sistema de comunicación.
Total de salidas de audio
4 conectores de 0.25” para audio analógico,
1 conector BNC para audio digital MADI (64 canales, hasta 50 activos).
1 conector XLR de 5 pines para el sistema de comunicación.
Entradas de audio SDI
4 canales de audio integrados en todas las entradas SDI.
Salidas de audio SDI
2 canales de audio integrados en todas las salidas SDI.
Conexiones para código de tiempo
1 entrada BNC, 1 salida BNC.
Entrada para señales de referencia
1 entrada BNC, 1 salida BNC.
Tri-Sync o Black Burst.
Resincronización de fuentes
En las 8 entradas.
Conversión de formatos y frecuencia de imagen
En las 8 entradas.
Salidas SDI auxiliares 2
Salidas SDI principales 1
Salida cámara web
2 x USB-C compatibles con resoluciones de 720p o 1080p a la frecuencia de imagen del programa.
Visualización simultánea
1 x SDI 3G
1 x HDMI
Control remoto
RJ12 compatible con conexiones RS‑422
Conexión para paneles de control
Ethernet. Conexión directa entre el panel y el mezclador o mediante una red.
Generador de código de tiempo interno Sí
Comunicación
RJ45 para sistemas de comunicación de terceros.
Salida para luz piloto
Mediante conexión Ethernet con el dispositivo GPI and Tally Interface de Blackmagic Design. (No incluido).
Ethernet
4 x RJ45 con conmutador de red. Compatible con estándares 10/100/1000 Base-T.
Interfaz informática
2 x USB-C para conexiones USB 3.0. Permiten detectar el mezclador como una cámara web, actualizarlo y controlarlo mediante el programa informático incluido, conectarlo a otros equipos y grabar en unidades de almacenamiento externas.
Formatos compatibles
Formatos SD
No disponible
Formatos HD (entrada)
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Conformidad SDI
SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivel A y B.
Muestreo de video 4:2:2
Precisión cromática 10 bits.
Espacios cromáticos Rec 709
Alternancia automática
Detección automática de señales SDI 1.5G y SDI 3G nivel A o B.
Especificaciones del producto
Bancos de mezcla y efectos 1
Puntos de cruce directos 10
Puntos de cruce adicionales 20
Botones para puntos de cruce
Led tricolor
Rótulos para puntos de cruce
Pantalla LCD de 6 filas con 24 caracteres
Vista previa de transiciones 1
Bus de fuentes 1
Botones para macros
10 más otras 10 presionando SHIFT
Botones de transiciones 5
Velocidad de transiciones
Determinada mediante el menú digital del sistema.
Botón de superposiciones 8
Botones auxiliares 12
Palanca de transiciones 1
Botones de grabación 2
Botones de transmisión 2
Selectores de transición (DSK) 6
Botones de fundido a negro (FTB) 1
Pantallas LCD del sistema 1
Teclado numérico 1
Palancas de mando de 3 ejes 1
Compositores para superposiciones previas 4
Compositores para superposiciones posteriores 2
Compositores para superposiciones por crominancia 4
SuperSource 1
DVEs 2
Compositores para superposiciones lineales o por luminancia 7
Compositor de transiciones (animadas/con efectos)
1 x animada, 1 x efectos visuales.
Total de capas 8
Generadores de carta de ajuste 7
Generadores de color 2
Panel de control
Panel integrado para alternar señales y configurar el dispositivo.
Ventanas asignables 16
Rótulos para fuentes Sí
Luz indicadora
Rojo para señales al aire, verde para anticipos.
Sistema de comunicación Sí
Modalidad N-1 Sí
Transmisión
Transmisión directa
Permite transmitir en directo por Internet mediante el protocolo RTMP y una red Ethernet, o bien una conexión compartida mediante el puerto USB‑C.
Grabación
Grabación directa de audio y video
Puerto de expansión USB-C para grabar directamente en unidades de almacenamiento externas.
Grabación de video
Grabación de la señal principal en archivos .mp4 (H.264) con audio AAC, según los ajustes de calidad configurados y el formato de funcionamiento del mezclador.
Sistema de archivos
ExFAT (Windows/Mac). APFS o HFS+ (Mac).
Sincronización en la nube
Más información
Supervisión simultánea de imágenes
Visualización simultánea de imágenes mediante las conexiones SDI y HDMI con 16, 13, 10, 7 o 4 señales simultáneas. Permite ver el programa, los anticipos, las fuentes, los reproductores multimedia, las superposiciones posteriores, las imágenes superpuestas (SuperSource) y las señales limpias con rótulos e indicadores de volumen opcionales.
Definición para visualización simultánea HD
Resolución mínima de la pantalla 1366 x 768
Reproductores multimedia 2
Canales
Imagen en primer plano y canal alfa para cada reproductor multimedia.
Capacidad del panel multimedia (imágenes) 20
Formatos de imagen compatibles PNG, TGA, BMP, GIF, JPEG y TIFF.
Capacidad del panel multimedia 2 clips x 1080p60 (máx.)
Duración de clips (HD 720) 400 fotogramas.
Duración de clips (HD 1080) 200 fotogramas.
Formatos de imagen compatibles
Secuencia TGA.
Formatos de audio compatibles WAV, MP3 AIFF.
Procesamiento
Retraso del procesamiento
Menos de 10 líneas si los dispositivos están sincronizados, en el mismo formato de funcionamiento del mezclador.
Mezcla de audio
Mezcla de 58 canales.
Opciones: activado, desactivado, seguimiento de imágenes (AFV).
Indicador de nivel y saturación.
Control de ganancia principal.
Ecualización paramétrica de 6 bandas y procesadores de dinámica (expansor, puerta de ruido, compresor y limitador).
Control de cámaras
Al usar el mezclador con la mayoría de las cámaras Blackmagic Design, permite controlar el enfoque, la apertura del diafragma y la distancia focal en objetivos compatibles; ajustar la ganancia, el balance de blancos, el tinte, el obturador, los filtros de densidad neutra y el balance cromático; y activar la luz piloto de la unidad o iniciar y detener la grabación.
Disminución de la definición
No disponible
Soporte informático
Panel de control incluido
ATEM Software Control gratis para macOS 12.0 (Monterey), macOS 13.0 (Ventura) y versiones posteriores o Windows 10/11.
Actualización del dispositivo
Mediante conexión Ethernet o USB directa con equipos Mac o Windows. Incluye programa utilitario ATEM Setup.
Sistemas operativos
Mac 14.0 (Sonoma),
Mac 15.0 (Sequoia) o posterior
Windows 10 y 11.
Requisitos energéticos
Fuente de alimentación
1 interna 100-240 V (CA) y 50/60 Hz con conexión IEC C14.
1 entrada XLR de 4 pines (12 V CC) para baterías o fuentes externas.
Consumo 100 W máx.
Especificaciones físicas
Instalación física
Sobre superficies o empotrado.
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

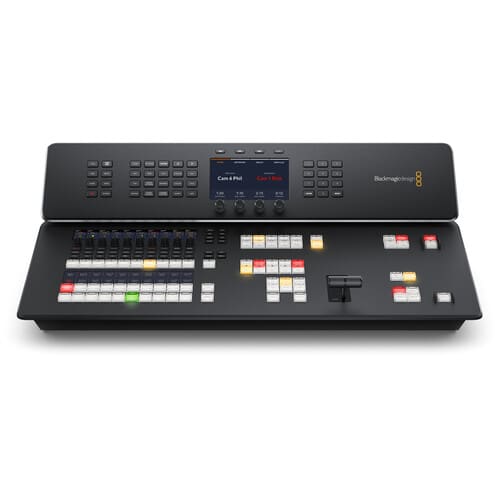

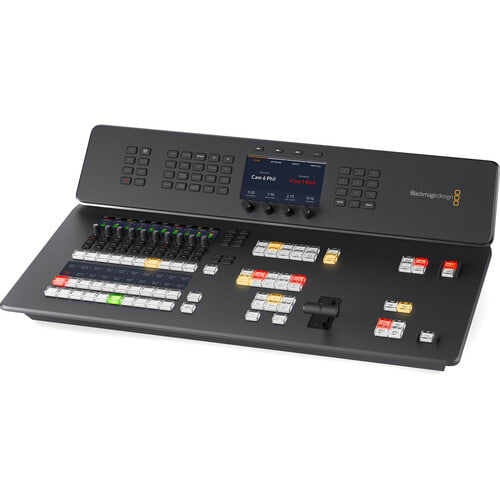

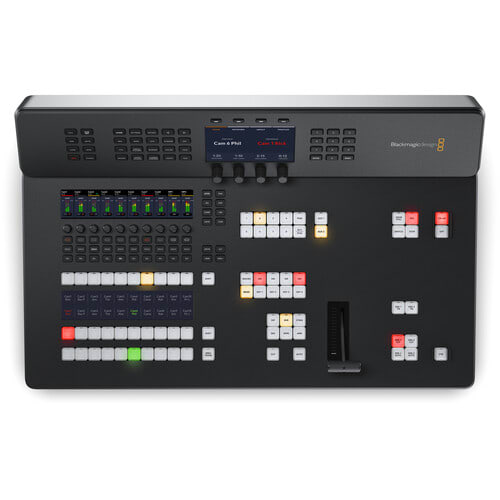

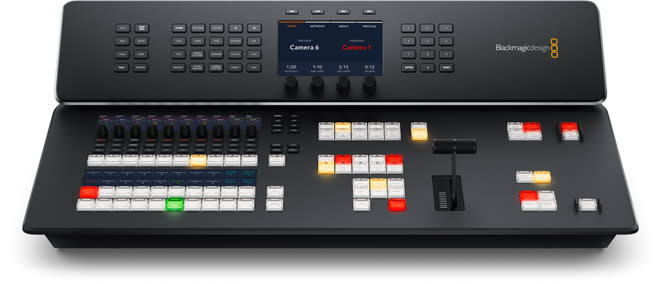

ATEM Television Studio HD8
Sobre de bienvenida con código QR para descargar el software.
Garantía
1 año de garantía limitada otorgada por el fabricante.
