Caracteristicas tecnicas

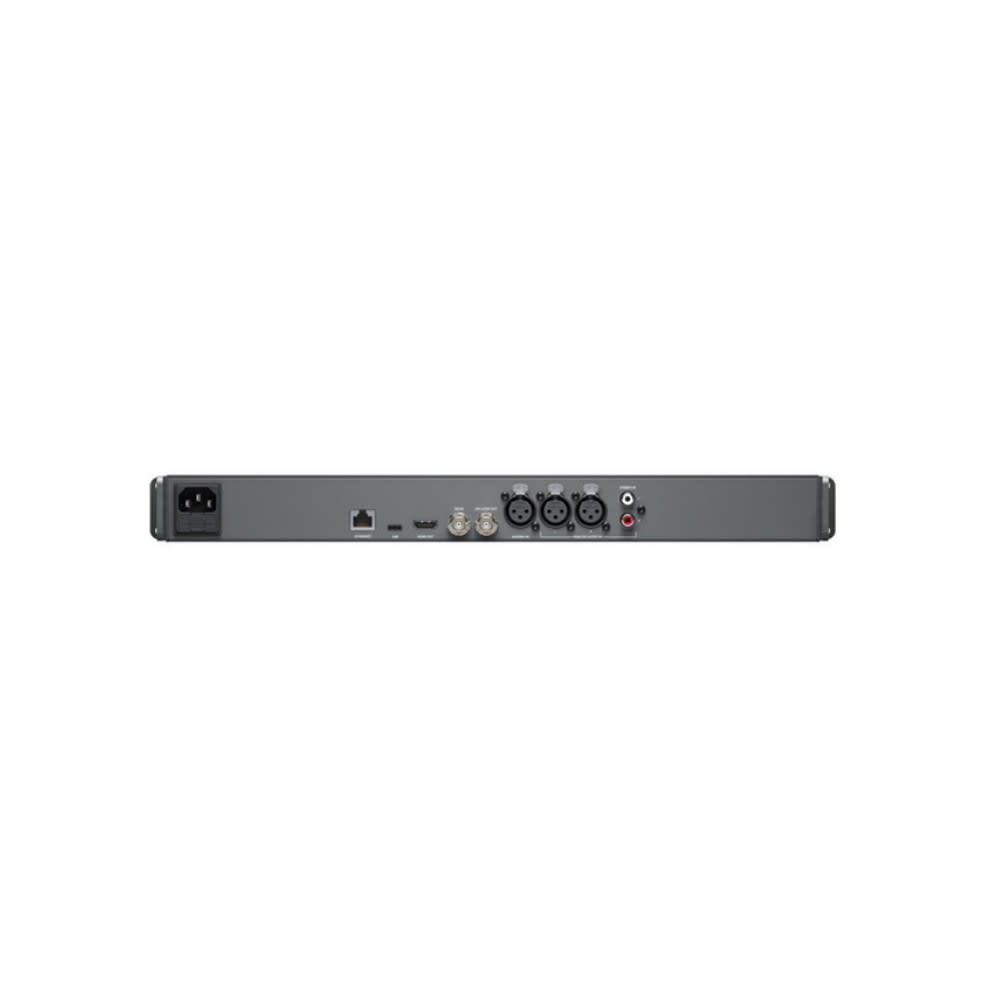

Conexiones
Entradas de video SDI 1
Salidas de video SDI 1 derivada.
Velocidades de transmisión SDI 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Salidas de video HDMI 2.0 1
Definiciones compatibles
Las conexiones SDI y HDMI admiten señales en SD, HD y UHD.
Salida SDI derivada 1 x SD/HD/3G/6G/12G de 10 bits con resincronización.
Entradas de audio analógico 2 x XLR. 2 x RCA HiFi.
Salidas de audio analógico 1 x 6.5 mm para auriculares.
Entradas de audio digital 1 x XLR.
Altavoz integrado Estereofónico con filtro de cruce y altavoces independientes para frecuencias graves.
Entradas de audio AES/EBU
2 canales para audio AES/EBU balanceado de 110 ? mediante la conexión XLR.
Entradas de audio SDI
16 canales integrados en SD, HD y UHD 4K.
Salidas de audio SDI 16 canales para audio integrado en la salida derivada.
Salidas de audio HDMI 8 canales integrados en SD, HD y 4K.
Ethernet
1 Gb/s para configurar el dispositivo y actualizar el firmware.
Interfaz informática
USB-C para configurar el dispositivo y actualizar el firmware.
Vúmetros
2 x 27 segmentos con ledes RGB. Medición del volumen, los picos de la señal o la sonoridad.
Modos
Interfaz con botones para seleccionar entradas y canales. Audio izquierdo o derecho en forma independiente. Silenciador y control de volumen con rueda de desplazamiento.
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
Formatos 2K
DCI 2K 23.98p, DCI 2K 24p, DCI 2K 25p 2K 23.98PsF, 2K 24PsF, 2K 25PsF
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Formatos 4K
DCI 4K 23.98p, DCI 4K 24p, DCI 4K 25p, DCI 4K 29.97p, DCI 4K 30p, DCI 4K 50p, DCI 4K 59.94p, DCI 4K 60p
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M (nivel A/B), SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 y SMPTE 2082-10
Ajuste automático SDI
Selección automática de señales SD, HD, SDI 3G (nivel A/B), SDI 6G y SDI 12G.
Muestreo de audio 96 kHz y 24 bits.
Muestreo de video 4:2:2 y 4:4:4
Balística de vúmetros
54 segmentos con ledes RGB. Modos: VU, PPM EBU, PPM BBC o sonoridad. Incluye escala reemplazable.
Control
Panel de control integrado
Pantalla de 2.2” para ver la imagen, el estándar y la entrada de audio seleccionada.
Soporte informático
Actualización del dispositivo
Mediante el puerto USB y Ethernet.
Sistemas operativos
Mac 10.13 High Sierra,
Mac 10.14 Mojave o posterior.
Windows 8.1 y 10.
Pantalla
Tipo
LCD a color de 2.2” (diagonal).
Resolución 320 x 240.
Visualización Señal SDI, formato, tipo de audio y canales.
Requisitos energéticos
Alimentación
1 fuente interna x 100–240 CA.
Consumo 55 W
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

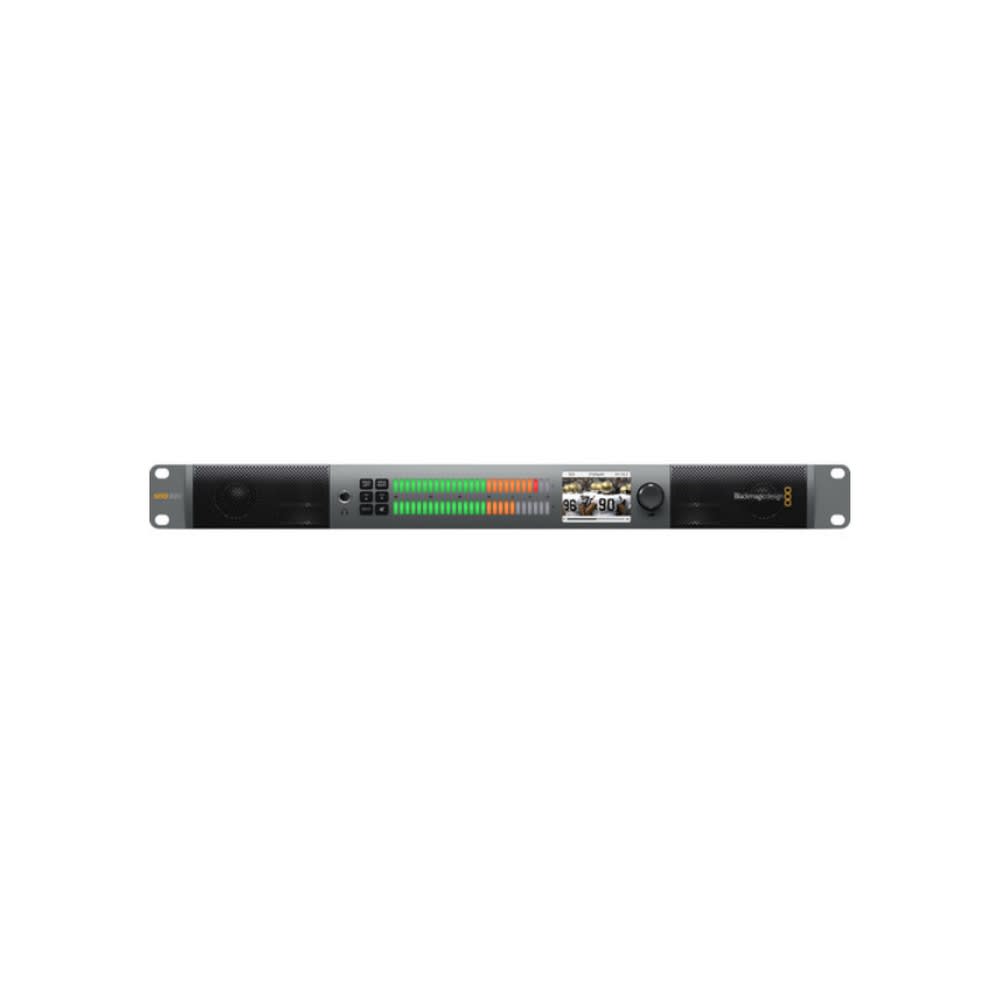

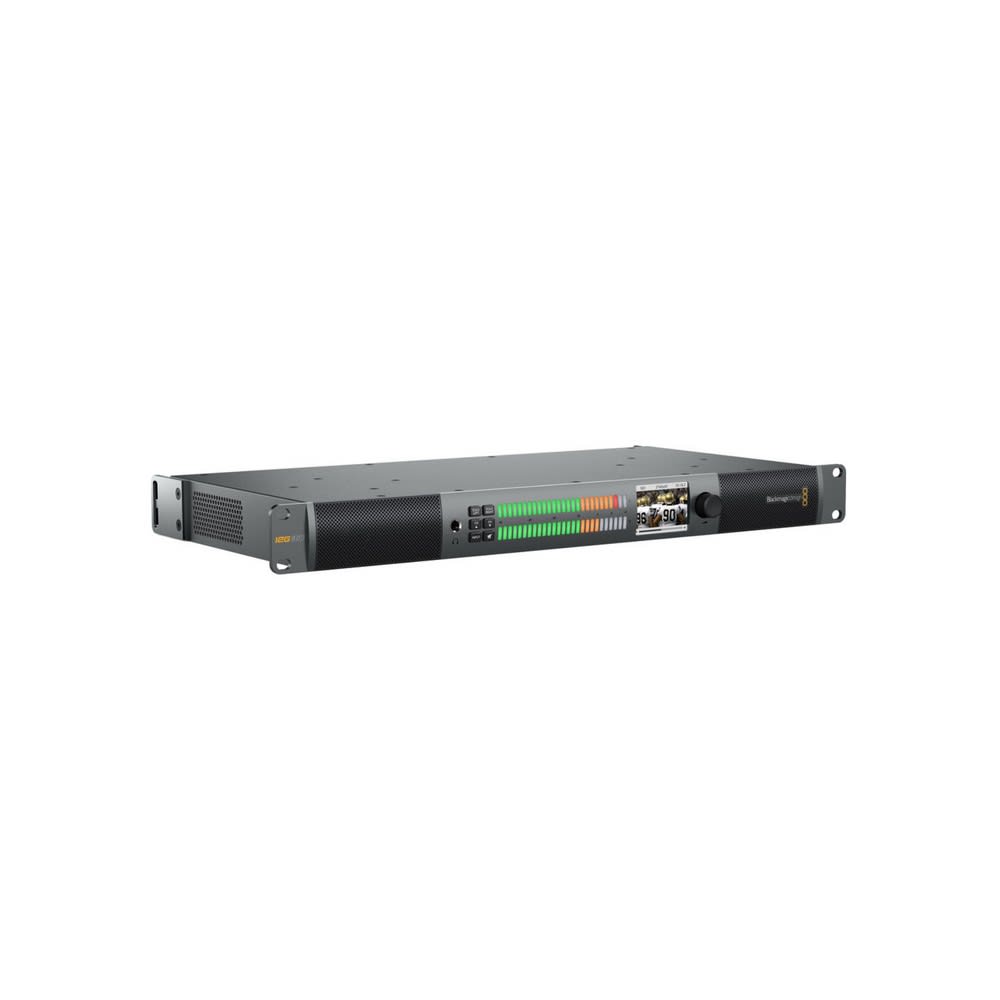

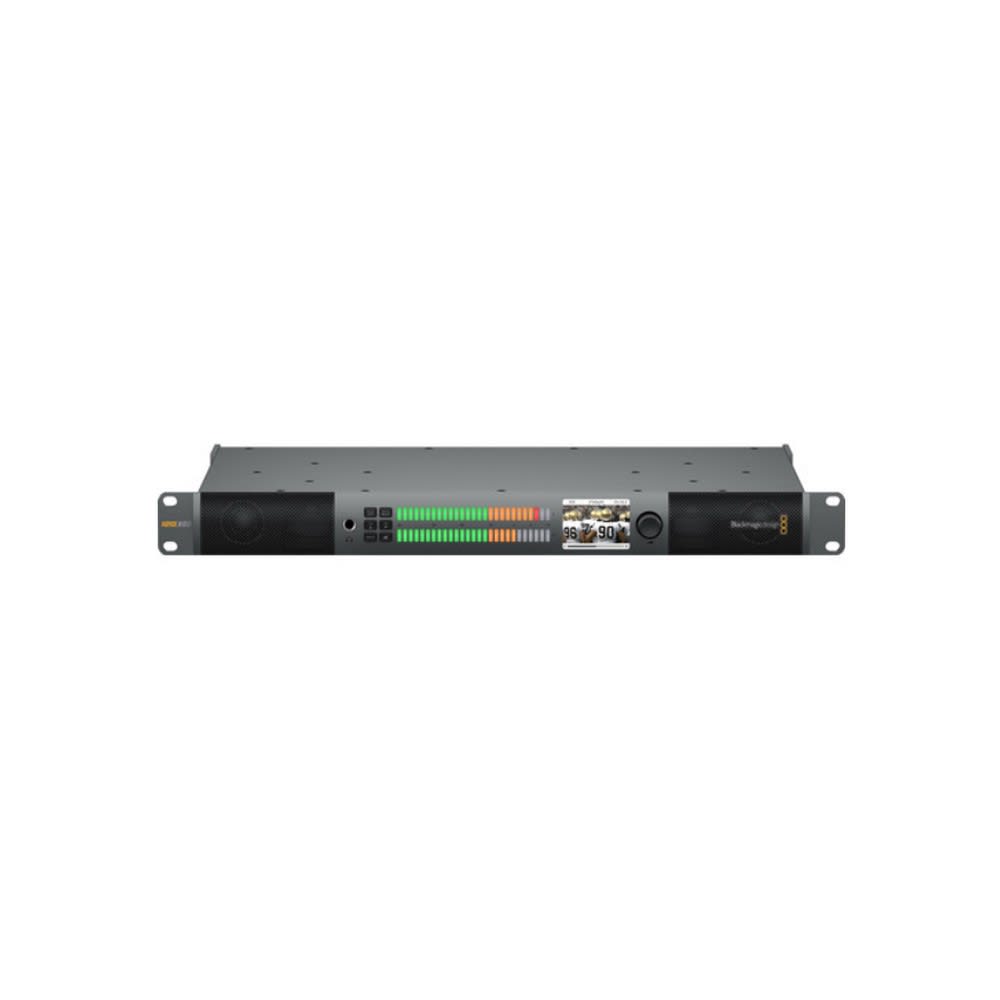

Blackmagic Audio Monitor 12G
Etiquetas autoadhesivas para el picómetro y la sonoridad.
Sobre de bienvenida con código QR para descargar el software.
Garantía 12 meses de garantía limitada otorgada por el fabricante.
