Caracteristicas tecnicas
Conexiones
Entradas de video SDI 4 x SDI 12G bidireccionales
Compatible con señales SD, HD, 2K, 4K y 8K en formato 4:2:2 o 4:4:4 transmitidas mediante uno, dos o cuatro conectores. Permiten alternar entre imágenes bidimensionales y tridimensionales.
Salidas SDI 4 x SDI 12G bidireccionales
Compatible con señales SD, HD, 2K, 4K y 8K en formato 4:2:2 o 4:4:4 transmitidas mediante uno, dos o cuatro conectores. Permiten alternar entre imágenes bidimensionales y tridimensionales.
Entradas de audio SDI
16 canales integrados en SD/HD/2K.
64 canales integrados en 4K/8K.
Salidas de audio SDI
16 canales integrados en SD/HD/2K.
64 canales integrados en 4K/8K.
Entradas de video HDMI 1 x HDMI 2.1
Salidas de video HDMI 1 x HDMI 2.1
Entradas de audio HDMI
8 canales integrados en TMDS.
32 canales integrados en FRL.
Salidas de audio HDMI
8 canales integrados en TMDS.
32 canales integrados en FRL.
Entrada para señales de referencia
Tri-Sync o Black Burst.
Control remoto
1 salida RS‑422
Interfaz informática
PCI Express x8 de tercera generación compatible con ranuras de 8 y 16 carriles de datos.
Códecs compatibles
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR y DNxHD, ProRes 4444, ProRes 422 HQ, ProRes 422, ProRes LT, ProRes 422 Proxy, 4:2:2 de 8/10 bits sin compresión y 4:4:4 de 10 bits sin compresión.
Soporte informático
Programas incluidos
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video y controlador Blackmagic para macOS y Windows. Media Express, Blackmagic Desktop Video y controlador Blackmagic para Linux.
Actualización del dispositivo
Firmware integrado en el controlador. Se carga al iniciarse el sistema o mediante el programa de actualización.
Instalación física
PCI Express x8 de tercera generación compatible con ranuras de 8 y 16 carriles de datos en macOS, Windows y Linux. Requiere dos ranuras PCI y conexión a la fuente de alimentación del equipo informático. Ver requisitos completos en las páginas de soporte técnico.
Aplicaciones informáticas
DaVinci Resolve
Fusion
Final Cut Pro
Adobe Premiere Pro
Avid Media Composer
Adobe After Effects
Avid Pro Tools
Steinberg Cubase
Autodesk Flame
Adobe Photoshop
Otras aplicaciones compatibles: Nuendo (Steinberg); Open Broadcaster Software Studio; vMix; Nuke (The Foundry); Edius X (Grass Valley); Catalyst Production Suite (Sony); In, Just:Live y Just:Play (Tools On Air); MovieRecorder y MReplay (Softron); Flash Media Live Encoder (Adobe); Wirecast (Telestream); Resolume Arena; Vegas Pro y Vegas Edit (Vegas Creative Software); VideoStudio Pro (Corel); Power Director (CyberLink); Studio y Broadcast (VidblasterX); CasparCG Server; Magicsoft CG; Xsplit Broadcaster; Easy Media Suite (DevTek); Metus Ingest; MimoLive (Boinx Software); Capture Pro (Cinegy); ProPresenter (Renewed Vision); Ventuz Director; LiveBoard y CoralCG (Class X); Glookast Capturer; Studio NEMO3D (Nautilus), TouchDesigner (Derivative); Scratch y Live Assist (Assimilate); WebClip2Go y [REC]Marker (Burst Video); Title Live y Titler Pro (NewBlue); Mistika (SGO); Zoom.
Estas son aplicaciones de terceros y el apoyo técnico proporcionado podría diferir. Se recomienda consultar con el proveedor del programa.
Formatos SDI
Formatos SD
525i59.94 NTSC, 625i50 PAL
Formatos HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Formatos 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120
Formatos 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI
Formatos 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
Formatos DCI 8K
8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI
Formatos 3D SDI
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95.90, 1080p96, 1080p100, 1080p119.88, 1080p120
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI , 2Kp59.94 DCI, 2Kp60 DCI, 2Kp95.90 DCI, 2Kp96 DCI, 2Kp100 DCI, 2Kp119.88 DCI, 2Kp120 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95.90 DCI, 4Kp96 DCI, 4Kp100 DCI, 4Kp119.88 DCI, 4Kp120 DCI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60, 2160p95.90, 2160p96, 2160p100, 2160p119.88, 2160p120
Conformidad SDI
SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M SMPTE 372M, SMPTE 424M, SMPTE 425M nivel A y B, SMPTE 2036‑1, SMPTE 2048‑1, SMPTE 2081‑10, SMPTE 2081‑11, SMPTE 2081‑12, SMPTE 2082‑10, SMPTE 2082‑11, SMPTE 2082‑12 y SMPTE ST2108‑1
Compatibilidad con metadatos SDI
RP 188 / SMPTE 12M-2 y subtítulos opcionales (CC).
Muestreo de audio
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video SDI 4:2:2, 4:4:4
Precisión cromática en SDI
RGB 4:4:4 de 8, 10 o 12 bits (DCI 8Kp30 máx.); YUV 4:2:2 de 8 y 10 bits en todos los formatos.
Espacios cromáticos
REC 601, REC 709, REC 2020.
Compatibilidad HDR
Empaquetamiento de metadatos HDR estáticos, características de transferencia PQ y HLG.
Definiciones compatibles
Las conexiones SDI admiten señales SD, HD, 2K, 4K y 8K.
Formatos HDMI 2.1
Formatos SD
525i59.94 NTSC, 625i50 PAL
Formatos HD
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60, 1080p95, 1080p96, 1080p100, 1080p119, 1080p120
1080i50, 1080i59.94, 1080i60
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48 2160p50, 2160p59.94, 2160p60, 2160p95, 2160p96, 2160p100*, 2160p119*, 2160p120*
Formatos 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI, 4Kp95 DCI, 4Kp96 DCI, 4Kp100 DCI*, 4Kp119 DCI*, 4Kp120 DCI*
Formatos 8K
4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50*, 4320p59.94*, 4320p60*
Formatos DCI 8K
8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI*, 8Kp59.94 DCI*, 8Kp60 DCI*
*Solamente sin compresión
Muestreo de audio HDMI
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video HDMI 4:2:2, 4:4:4 y 4:2:0*
Precisión cromática HDMI 8, 10 y 12 bits*
*El muestreo de imágenes y la precisión cromática dependen de las funciones, la resolución y la frecuencia del dispositivo HDMI conectado.
Espacio cromático HDMI REC 601, REC 709, REC 2020.
Compatibilidad HDR
Dolby Vision (UHD y DCI 4K 60p máx.), paquetes de metadatos HDR fijos, características de transferencia HLG y PQ.
Configuración HDMI
HDMI 2.1 compatible con Deep Color y HDR. Configuración automática según el monitor conectado.
Definiciones compatibles
Las conexiones HDMI admiten señales SD, HD, UHD y 4K.
Protección contra copias
La entrada HDMI no permite procesar señales provenientes de fuentes protegidas. Es preciso confirmar la titularidad de los derechos de autor antes de grabar o distribuir contenidos.
Procesamiento
Conversión de espacios cromáticos
Mediante soporte físico en tiempo real durante la transmisión.
Procesamiento 3D
Captura y reproducción con conversión doble (ojo izquierdo/derecho) solo en señales SDI.
Efectos en tiempo real
Efectos internos de Final Cut Pro y DaVinci Resolve. Efectos de Mercury Playback Engine (Premiere Pro CC). Efectos internos de Media Composer.
Especificaciones físicas
Sistemas operativos
Mac 15.0 (Sequoia),
Mac 26.0 (Tahoe) o posterior
Windows 10 de 64 bits.
Windows 11.
Linux
Requisitos energéticos
Consumo 30 W
Especificaciones ambientales
Temperatura de funcionamiento: 5 °C a 50 °C (41 °F a 122 °F)
Temperatura de almacenamiento: -20 °C a 60 °C (‑4 °F a 140 °F)
Humedad relativa: 0 a 90 % sin condensación
Artículos incluidos

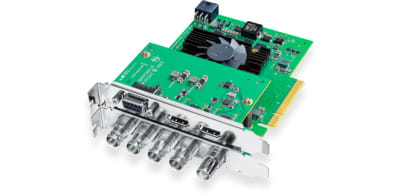

DeckLink 8K Pro G2
Tarjeta PCM HDMI 2.1
Cable para alimentación externa
Tornillos y espaciadores
Sobre de bienvenida con código QR para descargar el software.
Garantía
1 año de garantía limitada otorgada por el fabricante.
