Caracteristicas tecnicas

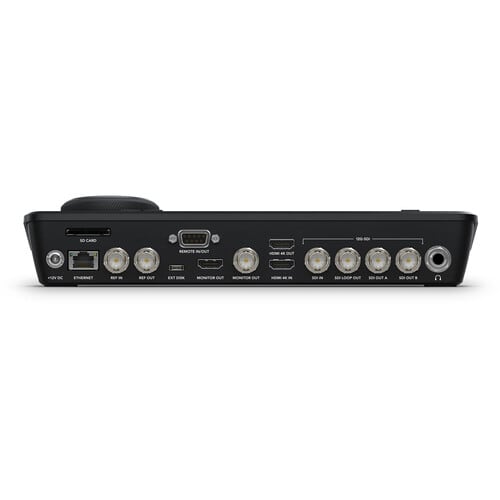

Conexiones
Entradas de video SDI 1
Salidas SDI derivadas 1
Salidas SDI 2
Salidas de monitorización SDI 1
Velocidades de transmisión 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Entradas HDMI 2.0 1
Salidas HDMI 2.0 1
Conexiones para monitores HDMI 1
Altavoz integrado
Mono
Salida de audio 1 x 6.35 mm para auriculares
Pantalla LCD de 7”.
Entrada para señales de referencia 1 x entrada BNC,
Tri-Sync o Black Burst.
Salida para señales de referencia 1 x salida BNC.
Entradas de audio SDI 64 canales integrados.
Salidas de audio SDI 64 canales integrados.
Entradas de audio HDMI 8 canales integrados.
Salidas de audio HDMI 8 canales integrados.
Control remoto 1 x entrada RS-422.
Configuración de grabación
Mediante interfaz de usuario en la salida HDMI o el protocolo de Ethernet para el modelo Blackmagic HyperDeck.
Ethernet 1 x RJ‑45 de 10 Gb/s compatible con estándares 1000/10G BASE-T.
Grabación externa 1 x USB-C 3.1 Gen. 1 (hasta 5 Gb/s) para grabar en unidades externas.
Interfaz informática 1 x USB-C para actualizar el dispositivo.
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Formatos DCI 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Formatos DCI 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 424M.
Compatibilidad con metadatos SDI
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Formatos HDMI
525i59.94 NTSC, 625i50 PAL,
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60,
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Muestreo de audio
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video YUV 4:2:2
Precisión cromática REC 601, REC 709, REC 2020.
Es posible aplicar una LUT 3D de 33 puntos a las imágenes transmitidas mediante la salida SDI de supervisión.
Compatibilidad HDR
HLG, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084.
Velocidades de transferencia
Detección automática de señales SD, HD, SDI 6G y SDI 12G.
Protección contra copias
La entrada HDMI no permite procesar señales provenientes de fuentes protegidas. Es preciso confirmar la titularidad de los derechos de autor antes de grabar o distribuir contenidos.
Almacenamiento
Grabación en caché
Ranura para tarjetas M.2 PCIe NVMe opcionales hasta 16 Gb/s. 60 mm, 80 mm y 110 mm.
Almacenamiento
1 x ranura para tarjetas SD
1 x USB-C 3.1 Gen. 1 para grabar en SD, HD, DCI 2K, UHD y DCI 4K.
Haz clic aquí para ver una lista de unidades compatibles.
Soportes de grabación Tarjetas SD UHS-I y UHS-II.
Sistema de archivos
Compatible con sistemas de archivos ExFAT (Windows/Mac) o HFS+ (Mac).
Códecs compatibles
Códecs de video
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime en todos los formatos hasta un máximo de 2160p60.
Solo reproducción de archivos ProRes 4444 hasta 2160p60 con distribución automática del canal alfa y la imagen principal en salidas SDI A y B.
DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF a HD 720p y 1080p hasta 60 f/s.
DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF para formatos DCI 2K y 2160p hasta un máximo de 60 f/s.
H.265 (alta) 4:2:0 de 10 bits, H.265 (media) 4:2:0 de 10 bits y H.265 (baja) 4:2:0 de 10 bits para todos los formatos hasta 60 f/s.
H.264 SDI 4:2:2 de 10 bits, H.264 (alta) 4:2:0 de 8 bits, H.264 (media) 4:2:0 de 8 bits y H.264 (baja) 4:2:0 de 8 bits para todos los formatos progresivos hasta 1080p60.
Códecs de audio
2 canales de audio AAC.
2, 4, 8, 16, 32 o 64 canales de audio PCM.
Indicadores gráficos
Forma de onda, RGB, vectorscopio e histograma con calidad profesional de 10 bits.
Modos de visualización
Imágenes en simultáneo (PIP), imagen superpuesta con control de opacidad. Forma de onda y gráfica RGB con retícula común y HDR. Vectorscopio con aumento.
Control
Panel de control integrado
Pantalla LCD táctil capacitiva con controles para modificar ajustes y seleccionar distintos menús. 11 botones de control y mando giratorio de búsqueda.
Control externo 11 botones de control, mando giratorio de búsqueda.
Teleprónter
Velocidades de transferencia
Formatos de salida en 23.98p, 24p, 25p, 29.97p, 30p, 50p, 59.94p, 60p (por defecto, se establece la velocidad más alta).
Formatos de archivo compatibles
Texto enriquecido (.rtf) compatible con la mayoría de este tipo de formatos de texto. Texto sin formato (.txt)
Soporte informático
Programas incluidos
Blackmagic OS
Blackmagic HyperDeck Setup
Actualización del dispositivo
Se carga al iniciarse el sistema o mediante el puerto USB con el programa utilitario.
Sistemas operativos
Mac 14.0 (Sonoma),
Mac 15.0 (Sequoia) o posterior
Windows 10 y 11.
Pantallas
Pantalla LCD integrada para seleccionar diferentes ajustes y supervisar las señales o el código de tiempo.
Requisitos energéticos
Fuente de alimentación
1 x 5.5 mm con mecanismo de seguridad (12V CC) para conectar baterías o una fuente de alimentación externa.
Consumo 60 W máx.
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

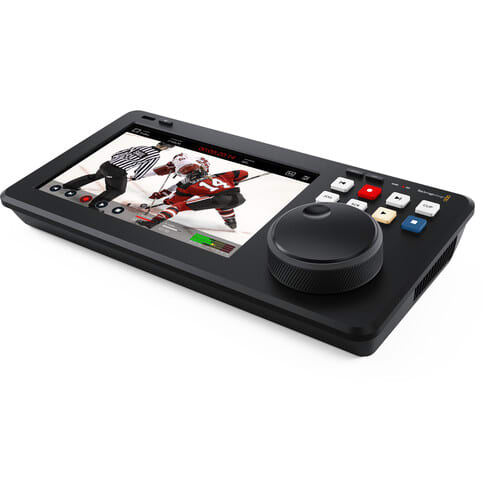

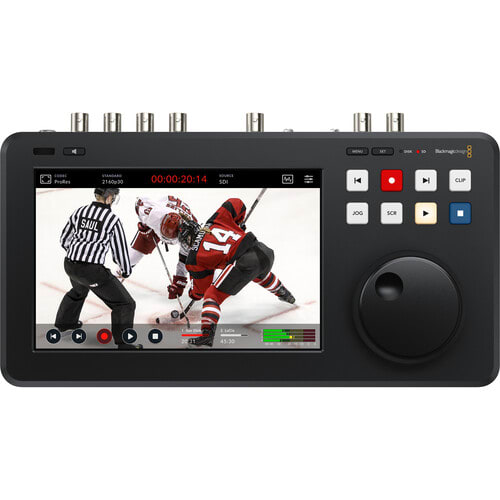

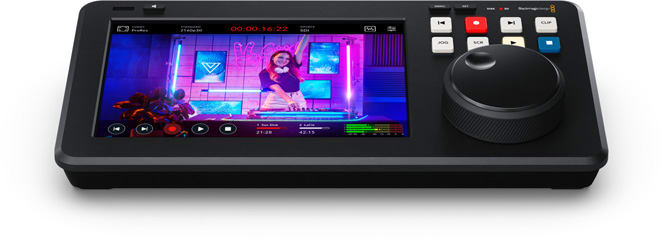

HyperDeck Shuttle 4K Pro
Fuente de alimentación universal de 12 V con adaptadores para distintas tomas de corriente.
Garantía
1 año de garantía limitada otorgada por el fabricante.
