Caracteristicas tecnicas

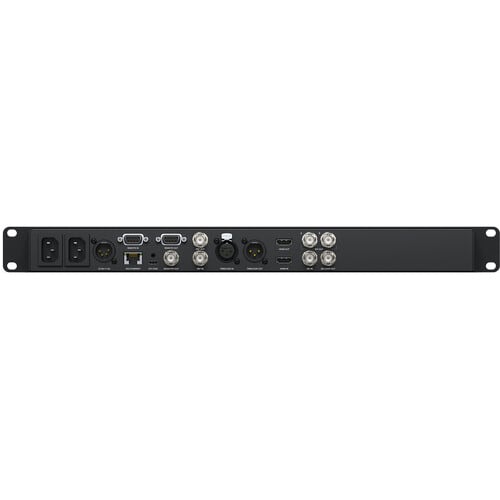

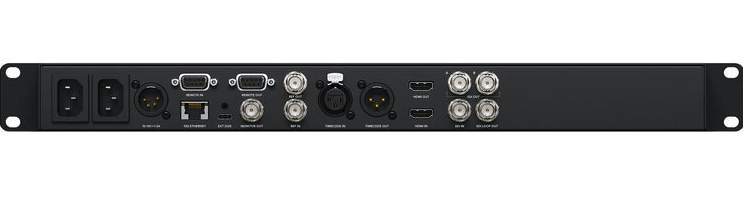

Conexiones
Entradas de video SDI 1
Salidas SDI 2
Salidas de monitorización SDI 1
Velocidades de transmisión 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Entradas HDMI 2.0 1
Salidas HDMI 2.0 1
Altavoz integrado
Monoaural
Salida de audio 1 x 6.35 mm para auriculares.
Pantalla
Pantalla LCD de 2.2”
Conexiones para código de tiempo 1 entrada XLR, 1 salida XLR
Conexiones para señales de referencia 1 entrada BNC, 1 salida BNC Tri-Sync o Black Burst.
Entradas de audio SDI 16 canales integrados.
Salidas de audio SDI 16 canales integrados.
Entradas de audio HDMI 8 canales integrados.
Salidas de audio HDMI 8 canales integrados.
Control remoto 1 entrada RS-422, 1 salida RS-422
Configuración de grabación
Mediante interfaz de usuario o protocolo de Ethernet para el modelo Blackmagic HyperDeck.
Ethernet 10 Gb/s.
Interfaz informática
1 USB tipo C 3.1 Gen 2 (hasta 10 Gb/s) para grabar en unidades externas, detectar la unidad como una cámara web, configurarla y actualizar el software.
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Formatos DCI 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Formatos DCI 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M (nivel A/B), SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084 y SMPTE 2108‑1.
Compatibilidad con metadatos SDI
HD RP188 y subtítulos opcionales (CEA-708). Metadatos HDR.
Formatos HDMI
525i59.94 NTSC, 625i50 PAL,
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI,
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60,
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI
Muestreo de audio
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video YUV 4:2:2
Precisión cromática 10 bits
Espacios cromáticos
REC 601, REC 709, REC 2020. Es posible aplicar una LUT 3D de 33 puntos a las imágenes transmitidas mediante la salida SDI de monitorización.
Compatibilidad HDR
HLG, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
Velocidades de transferencia
Detección automática de señales SD, HD, SDI 6G y SDI 12G.
Protección contra copias
La entrada HDMI no permite procesar señales provenientes de fuentes protegidas. Es preciso confirmar la titularidad de los derechos de autor antes de grabar o distribuir contenidos.
Almacenamiento
2 ranuras para unidades de 2.5”
2 ranuras para tarjetas SD
1 puerto de expansión USB-C 3.1 Gen 2 para uso de unidades externas.
Grabación en SD, HD, DCI 2K, UHD y DCI 4K.
Haz clic aquí para ver una lista de unidades compatibles.
Soportes de grabación
Unidades SSD SATA-II o SATA-III de 2.5”. Tarjetas SD UHS-I y UHS-II.
Sistema de archivos
ExFAT (Windows/Mac) o HFS+ (Mac).
Códecs compatibles
ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime en todos los formatos hasta un máximo de 2160p60. Solo reproducción de archivos ProRes 4444 hasta 2160p60 con distribución automática del canal alfa y la imagen principal en salidas SDI A y B. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF a HD 720p y 1080p hasta un máximo de 60f/s. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF para formatos DCI 2K y 2160p hasta un máximo de 60 f/s. H.265 SDI 4:2:2 de 10 bits, H.265 (alta) 4:2:0 de 10 bits, H.265 (media) 4:2:0 de 10 bits y H.265 (baja) 4:2:0 de 10 bits para todos los formatos 2160p hasta un máximo de 60 f/s. H.264 SDI 4:2:2 de 10 bits, H.264 (Alta) 4:2:0 de 8 bits, H.264 (Media) 4:2:0 de 8 bits y H.264 (Baja) 4:2:0 de 8 bits para todos los formatos hasta un máximo de 1080p60.
Control

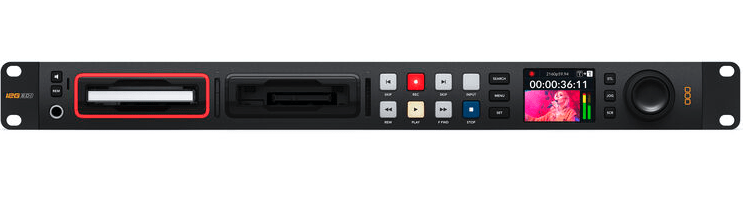

Panel de control integrado
16 botones de control, mando giratorio de búsqueda con embrague electrónico y pantalla color de 2.2 pulgadas.
Control externo
Protocolo de control RS-422, inicio/detención de la grabación mediante la señal SDI o al detectar un código de tiempo activo. Incluye protocolo de Ethernet para el modelo Blackmagic HyperDeck. Admite la carga de archivos en forma remota mediante el protocolo FTP.
Soporte informático
Programas incluidos
Blackmagic OS
Blackmagic HyperDeck Setup
Se carga al iniciarse el sistema, o mediante el programa utilitario a través del puerto USB.
Sistemas operativos
Mac 13.0 (Ventura),
Mac 14.0 (Sonoma) o posterior
Windows 10 de 64 bits.
Pantallas
Pantalla LCD de 2.2” integrada para seleccionar diferentes ajustes y supervisar las señales o el código de tiempo.
Indicadores led alrededor de las ranuras para unidades SSD y encima de las ranuras para tarjetas SD.
Requisitos energéticos
Fuente de alimentación
2 fuente interna x 100–240V CA 50/60 Hz.
1 entrada XLR de 4 pines (12 V CC) para baterías o corriente externa.
Consumo 100 W máx.
Accesorios opcionales
HyperDeck Extreme Control
Instalación física
1 U de alto
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

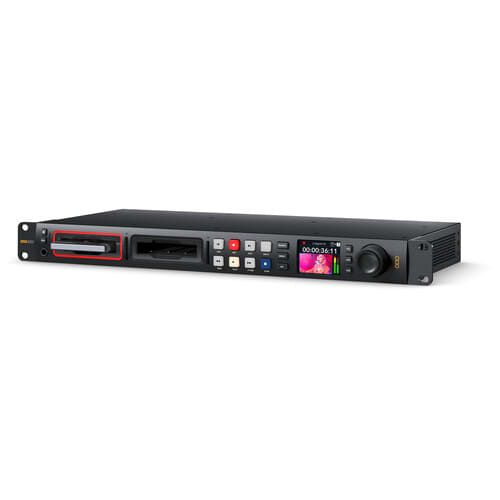

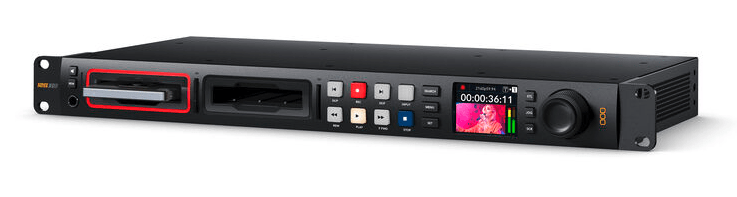

HyperDeck Studio 4K Pro
Garantía
1 año de garantía limitada otorgada por el fabricante.
