Caracteristicas tecnicas
Tamaño efectivo del sensor
17.78 mm x 10 mm (Cuatro Tercios)

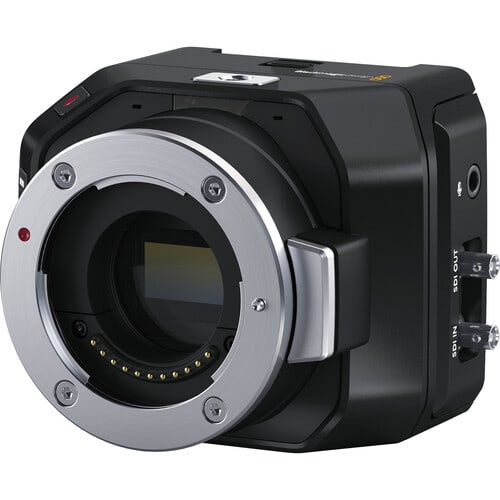

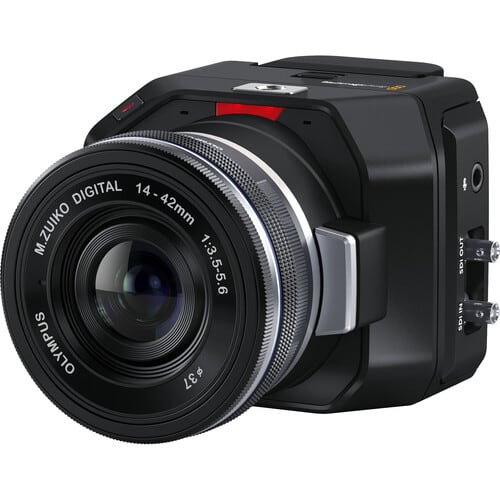

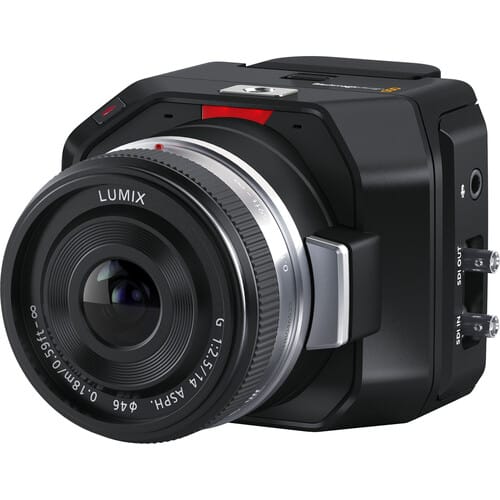

Tipo de montura
Micro Cuatro Tercios activa.
Control del objetivo
Diafragma, enfoque y distancia focal en objetivos compatibles.
Rango dinámico 13 pasos.
ISO nativo dual
Ganancia de 0 dB y 18 dB.
Sensibilidad a 0 dB de ganancia
f 11 en 2160p59.94.
f 12 en 2160p50.
a 2000 lux con 89.9 % de reflectancia.
Relación señal/ruido 63 dB a 2160p
Resoluciones de captura 3840 x 2160 (UHD) hasta 60 f/s
Frecuencias de imagen 23.98, 24, 25, 29.97, 30, 50, 59.94 y 60 f/s.
Otras frecuencias de imagen independientes en UHD hasta 60 f/s.
Enfoque automático disponible en objetivos compatibles.
Compatibilidad con metadatos
Los datos de objetivos Micro Cuatro Tercios electrónicos se completan automáticamente. Registro automático de los ajustes de cámara, la información del sensor de movimiento y los datos de la claqueta virtual, por ejemplo, el nombre del proyecto, el número de escena, la toma y las notas especiales. También es posible integrar una tabla de conversión tridimensional (LUT 3D) en los metadatos de los archivos Blackmagic RAW.
Montaje de accesorios
1 x 0.25 pulgadas (superior)
3 x 0.25 pulgadas (inferior)

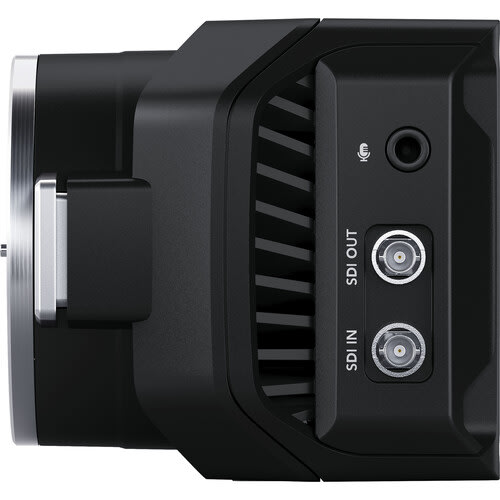

Conexiones
Entradas de video SDI
1 x SDI 12G con conector Micro BNC
Salidas SDI
1 x SDI 12G con conector Micro BNC
Velocidades de transmisión
3G, 6G, 12G
Salidas HDMI 2.0 1
Salidas de video HDMI 1 x HDMI tipo A.
La salida HDMI solo transmite señales HD con una resolución máxima de 1080p60.
Entradas de audio analógico
1 entrada estéreo de 3.5 mm. Puede emplearse como entrada para el código de tiempo.
Entrada para señales de referencia
Entrada SDI para la señal del programa
Salidas de audio SDI
2 canales integrados en señales SDI 3G, 6G y 12G.
Salidas de audio HDMI
2 canales a 48 kHz y 24 bits.
Control a distancia a través de las conexiones SDI, HDMI o USB Ethernet mediante un adaptador compatible.
Interfaz informática
1 puerto de expansión USB-C 3.1 Gen 1 (hasta 5 Gb/s) para grabar en soportes externos o conectar dispositivos de control del enfoque y la distancia focal. Actualización mediante el puerto USB-C.
Micrófono
Micrófono estéreo integrado.
Altavoz integrado
No disponible
Formatos compatibles
Formatos SD
No disponible
Formatos HD
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Conformidad SDI
SMPTE 292M, SMPTE 424M, SMPTE 425M nivel A y B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 y SMPTE 2082‑10.
Muestreo de audio SDI
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Almacenamiento
1 x puerto de expansión USB-C 3.1 Gen 1 para grabar en Blackmagic RAW.
Sistema de archivos
Permite guardar archivos en formato ExFAT (Windows/macOS) o HFS+ (macOS).
Códecs compatibles
Códecs
Blackmagic RAW Constant Bitrate 3:1
Blackmagic RAW Constant Bitrate 5:1
Blackmagic RAW Constant Bitrate 8:1
Blackmagic RAW Constant Bitrate 12:1
Blackmagic RAW Constant Quality Q0
Blackmagic RAW Constant Quality Q1
Blackmagic RAW Constant Quality Q3
Blackmagic RAW Constant Quality Q5
Características de almacenamiento
Soportes de grabación
1 x puerto de expansión USB-C 3.1 de primera generación para el uso de unidades externas.
Formatos de grabación
Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 y Q5 en UHD 3840 x 2160 a la frecuencia de imagen seleccionada.
Velocidades de transferencia
Velocidades basadas en una frecuencia de 30 f/s.
3840 x 2160 (Ultra HD)
Blackmagic RAW 3:1 - 127 MB/s
Blackmagic RAW 5:1 - 77 MB/s
Blackmagic RAW 8:1 - 48 MB/s
Blackmagic RAW 12:1 - 32 MB/s
Blackmagic RAW Q0 - 96 a 190 MB/s
Blackmagic RAW Q1 - 64 a 153 MB/s
Blackmagic RAW Q3 - 43 a 109 MB/s
Blackmagic RAW Q5 - 26 a 64 MB/s
Las velocidades de transferencia en el modo de calidad constante son solo indicativas.
Nótese que las velocidades de transferencia reales dependen de la complejidad de la imagen.
Control
5 botones de control (Set, Up, Down, Menu y Power).
Control externo
Blackmagic Zoom Demand y Blackmagic Focus Demand para controlar la cámara y el objetivo desde las manijas de los trípodes.
Protocolo de control Blackmagic a través de las conexiones SDI y HDMI para control externo cuando se emplean mezcladores ATEM compatibles con el programa ATEM Software Control o el dispositivo ATEM Camera Control Panel. Incluye control de algunos ajustes de la cámara, el enfoque, la apertura del diafragma y la distancia focal en objetivos compatibles, corrección cromática, luz piloto y comienzo o detención de la grabación en soportes externos conectados mediante el puerto de expansión USB.
Control de la cámara mediante interfaz API REST a través del puerto USB o conexión Ethernet para control externo al usar el protocolo HTTP con clientes REST tales como Postman.
Gestión de redes NTP
Protocolo horario de red para sincronizar la hora en la cámara al conectarse a una red con cualquier servidor NTP.
Organizador web
El organizador de proyectos permite acceder, explorar, descargar y borrar archivos desde cualquier unidad de almacenamiento conectada a la cámara al usar un explorador conectado a una red Ethernet.
FTP
Descarga archivos mediante servidor FTP desde cualquier soporte de almacenamiento conectado a la cámara.
SMB
Protocolo SMB para compartir archivos
Etalonaje
DaVinci YRGB
Luz indicadora
Indicador de cámara al aire
1 delantera para la persona frente a la cámara,
Soporte informático
Programas incluidos
Blackmagic Camera Setup para Mac y Windows.
Sistemas operativos
Mac 13.0 (Ventura),
Mac 14.0 (Sonoma) o posterior
Windows 10 y 11.
Requisitos energéticos
Fuente de alimentación 1 fuente externa (CC) de 12 V y 36 W.
Alimentación 1 conector de 5.5 mm (12 V CC) con mecanismo de seguridad.
Consumo 18 ‑ 25 W.
Accesorios opcionales
Blackmagic PYXIS Monitor

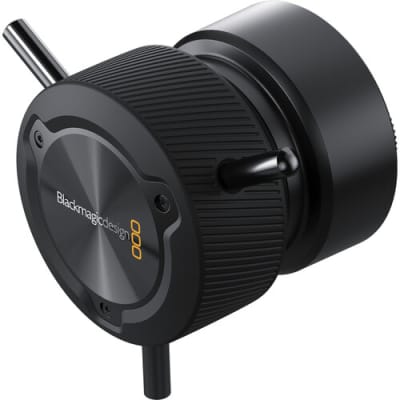

Blackmagic Focus Demand

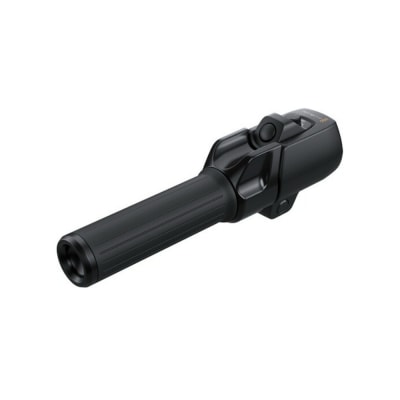

Blackmagic Zoom Demand
Mezcladores ATEM Mini
Mezcladores ATEM SDI
Mezcladores ATEM Television Studio
Mezcladores ATEM Constellation
Blackmagic Video Assist

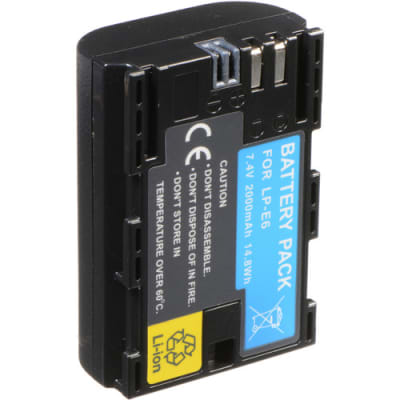

LP-E6 Battery
Cables micro BNC
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

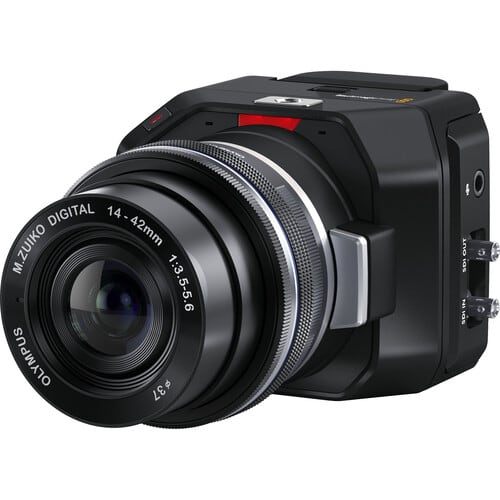

Blackmagic Micro Studio Camera 4K G2
Tapa protectora para el sensor
Fuente de alimentación universal de 12 V CC con conector de seguridad y adaptadores para distintas tomas de corriente internacionales.
Sobre de bienvenida con código QR para descargar el software.
Garantía
1 año de garantía limitada otorgada por el fabricante.
