Caracteristicas tecnicas

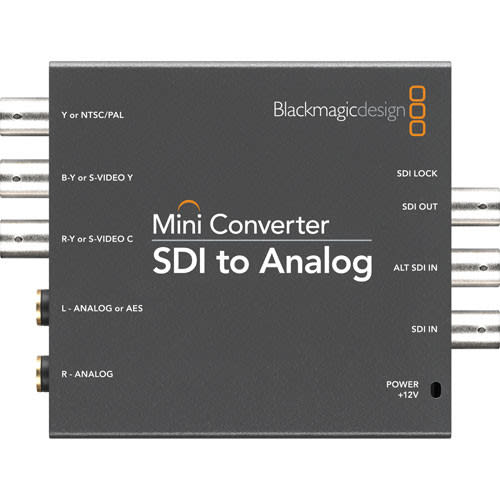

Conexiones
Entradas de video SDI
1 x SD, HD o 1.5G. 1 entrada alternativa que entra en funcionamiento automáticamente si la principal falla.
Salidas de video SDI
1 x SDI derivada.
Velocidades de transmisión SDI
270 Mb/s, 1.5 Gb/s
Salidas de video analógico
Señales compuestas (NTSC/PAL), por componentes (SD/HD) o S-Video en la entrada SDI 1.5G.
Salidas de audio analógico
2 canales para señales analógicas balanceadas mediante conectores de 0.25”.
Salidas de audio digital
2 canales de audio AES/EBU balanceado.
Entradas SDI redundantes
Entra en funcionamiento automáticamente cuando se pierde la señal SDI principal.
Definiciones compatibles
Detección automática de señales SD/HD/1.5G.
Actualizaciones y configuración
USB
Resincronización Sí
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE 424M level B, SMPTE 426m level B, ITU-R BT.656, ITU‑R BT.601
Velocidades de transmisión SDI
Las entradas SDI detectan automáticamente señales SD, HD y SDI 3G (nivel B).
Muestreo de video SDI 4:2:2
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Precisión cromática SDI 4:2:2
Espacio cromático SDI YUV
Detección automática de señales SDI SD/HD/3G.
Formatos analógicos
NTSC 525i29.97, PAL 625i50, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080i50, 1080i59.94, 1080i60
Espacio cromático analógico YUV
Precisión cromática analógica 4:2:2
Conversión de formatos
Conversión HD-SD
Soporte informático
Programa de control
Mac™ y Windows™ mediante el puerto USB.
Actualización del sistema operativo interno
Mediante la aplicación incluida.
Sistemas operativos
Mac 10.15 Catalina,
Mac 11.1 Big Sur o posterior
Windows 10 de 64 bits.

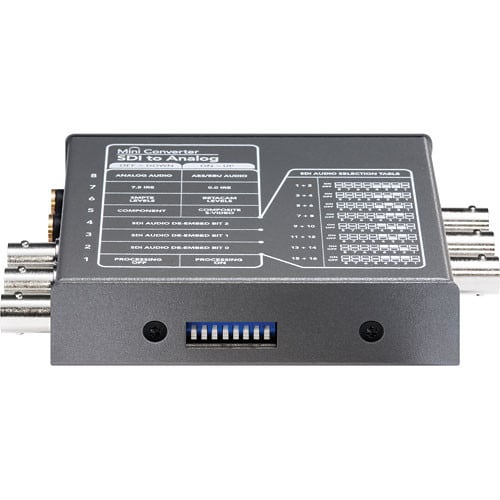

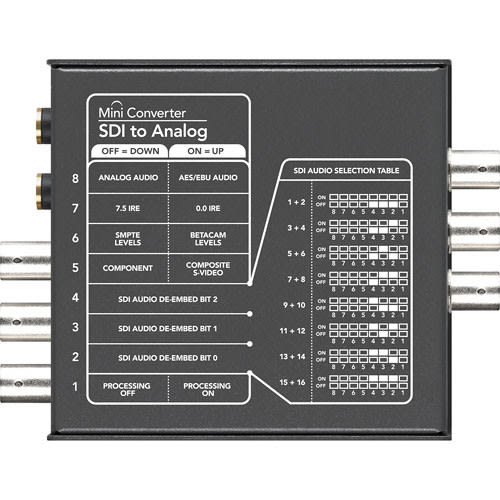

Control de ajustes
Mininterruptores o software mediante el puerto USB.
Requisitos energéticos
Alimentación
Incluye fuente de alimentación universal de +12 V con adaptadores para distintas tomas de corriente.
Consumo
8.04 vatios
Voltaje
12-15 CC
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos

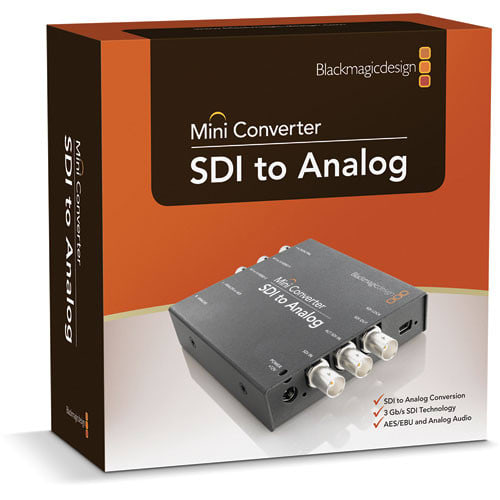

Mini Converter SDI to Analog
Fuente de alimentación universal de +12 con adaptadores para distintas tomas de corriente.
Garantía
1 año de garantía limitada otorgada por el fabricante.
