Caracteristicas tecnicas

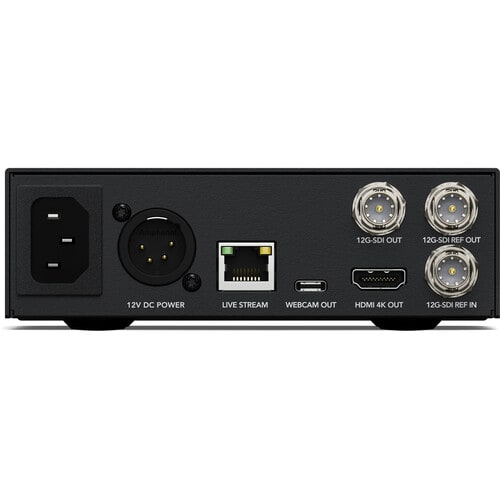

Conexiones
Entradas para señales de referencia 1
Salidas SDI 1
Salidas para señales de referencia 1
Velocidades de transmisión 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s
Salidas HDMI 2.0 1
Entradas/salidas de audio para transmisiones en directo
2 canales de audio integrados en la señal transmitida en directo.
2 canales de audio integrados en la señal principal recibida.
2 canales de audio integrados en la comunicación con el camarógrafo.
Entradas de audio SDI 16 canales de audio integrados en la entrada SDI 12G para señales de referencia.
Salidas de audio SDI 16 canales de audio integrados en la salida SDI 12G para señales de referencia.
2 canales de audio integrados en la salida SDI 12G.
Salidas de audio HDMI
8 canales de audio integrados en la salida para monitores.
Salidas cámara web
1 x USB-C hasta 2160p60
Ethernet
Puerto Ethernet compatible con estándares 10/100/1000 BASE-T para transmitir en directo por Internet, configurar el dispositivo y actualizarlo.
Formatos compatibles
Formatos HD (entrada)
720p50, 720p59.94, 720p60,
1080i50, 1080i59.94, 1080i60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivel A y B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084 y SMPTE 2108‑1.
Espacio cromático inicial
Rec. 709, Rec. 2020
SDI 3G
Detección automática de señales SMPTE nivel A o B en la entrada SDI.
Formatos HD HDMI
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Formatos UHD HDMI
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Formatos 4K HDMI
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp50 DCI, 4Kp59.94 DCI and 4Kp60 DCI
Precisión cromática HDMI 4:2:2
Espacio cromático HDMI YUV
Formatos de transmisión por Internet
720p25, 720p30, 720p50, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Transmisión directa
Recibe señales H.264 (RTMP) o H.265 (SRT) de dispositivos Blackmagic Streaming Encoder o cámaras compatibles de Blackmagic.
Subtítulos opcionales
Permite integrar subtítulos opcionales (CEA-608 y CEA-708) en la señal RTMP.
Códigos de tiempo de fuentes mediante señales RTMP y SRT en la salida SDI 12G.

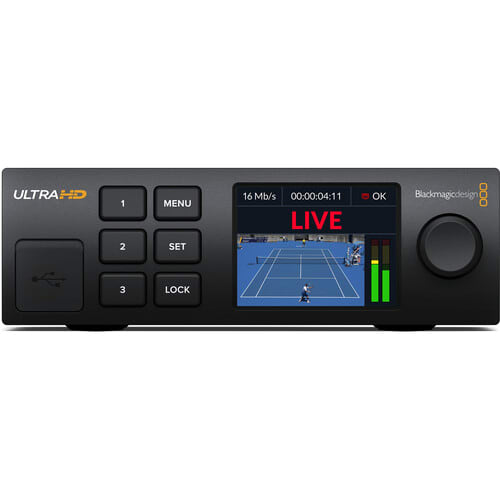

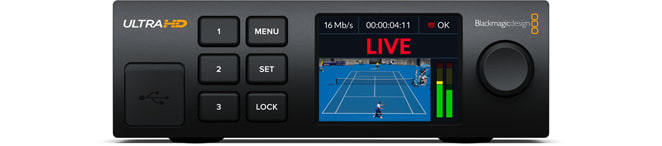

Panel de control integrado con 6 botones, mando giratorio y pantalla color de 2.2 pulgadas.
Control de dispositivos
Panel frontal, USB-C o Ethernet.
Control externo
Control de cámaras remotas, correcciones cromáticas, encendido y apagado de la luz piloto y comunicación con los operadores.
Interfaz de programación de aplicaciones (API) REST mediante redes Ethernet para control externo a través del protocolo HTTP al utilizar clientes REST.
Pantalla LCD integrada de 2.2 pulgadas para seleccionar diferentes ajustes y supervisar el audio y las imágenes.
Soporte informático
Programas y servicios compatibles
Facebook, Twitch, YouTube, Twitter, Restream.IO, Vimeo, BoxCast, Castr, AfreecaTV, Bilibili, DouYu, Weibo, Zoom, Skype, Microsoft Teams, QuickTime Player, FaceTime, OBS Studio, Open Broadcaster, VLC, Wirecast Play, Wowza Streaming Engine.
Sistemas operativos
Mac 13.0 (Ventura),
Mac 14.0 (Sonoma) o posterior
Windows 10 de 64 bits.
Windows 11.
Linux
Chrome OS
Requisitos energéticos
Fuente de alimentación 1 x fuente interna de 100-240 V (CA).
Entrada de 12 V CC 1 x entrada XLR de 4 pines (12 V CC) para baterías o fuentes externas.
Instalación física
1/3 U de ancho, 1 U de alto.
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 45 °C (-4 °F a 113 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos
Blackmagic Streaming Decoder 4K
Sobre de bienvenida con código QR para descargar el software.
Garantía
1 año de garantía limitada otorgada por el fabricante.
