Caracteristicas tecnicas

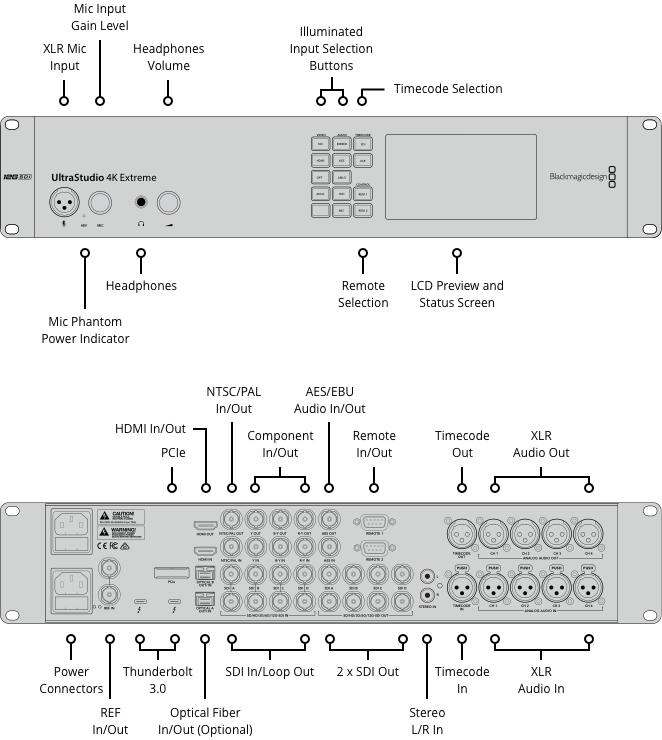

Conexiones
Entradas de video SDI
2 x 12 Gb/s y 2 x 6 Gb/s en SD/HD/2K/4K. Compatible con señales en formato 4:2:2 o 4:4:4 transmitidas mediante uno, dos o cuatro enlaces. Conmutable entre 2D y 3D.
Salidas de video SDI
2 x 12 Gb/s y 2 x 6 Gb/s en SD/HD/2K/4K. Compatible con señales en formato 4:2:2 o 4:4:4 transmitidas mediante uno, dos o cuatro enlaces. Conmutable entre 2D y 3D.
Velocidades de transmisión SDI 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
SDI por fibra óptica Admite 2 módulos SMPTE opcionales.
Salidas SDI derivada 4 x SD/HD/2K/4K con resincronización vinculadas a las entradas correspondientes.
Salidas SDI duplicadas 2 x 12 Gb/s y 2 x 6 Gb/s en SD/HD/2K/4K. Compatible con señales en formato 4:2:2 o 4:4:4 transmitidas mediante uno, dos o cuatro enlaces. Conmutable entre 2D y 3D.
Entradas de video analógico 1 x YUV con 3 conectores BNC. 1 x NTSC/PAL con un conector BNC.
Salidas de video analógico 1 x YUV con 3 conectores BNC. 1 x NTSC/PAL con un conector BNC.
Entradas de audio analógico 4 canales para señales balanceadas mediante conectores XLR. 2 canales para señales no balanceadas mediante conectores RCA.
Salidas de audio analógico 4 canales para señales analógicas balanceadas mediante conectores XLR.
Entradas/salidas para fibra óptica (opcional) 2 x 12 Gb/s.
Entradas de audio AES/EBU 2 canales para señales no balanceadas mediante conectores BNC con conversión de la frecuencia de muestreo.
Salidas de audio AES/EBU 2 canales para señales no balanceadas mediante conectores BNC.
Entradas de audio SDI 16 canales integrados en SD/HD/2K/4K.
Salidas de audio SDI 16 canales integrados en SD/HD/2K/4K.
Entradas de video HDMI 2.0 tipo A compatible con formatos en resolución 2160p60.
Salidas de video HDMI 2.0 tipo A compatible con formatos en resolución 2160p60.
Entradas de audio HDMI 8 canales integrados en SD/HD/4K.
Salidas de audio HDMI 8 canales integrados en SD/HD/4K.
Entradas para micrófonos 1 x XLR de 48 V. Modo de alimentación fantasma mediante el programa de control.
Entradas para código de tiempo 1 x XLR.
Salidas para código de tiempo 1 x XLR.
Entrada para señales de referencia 1 entrada para señales Tri-Sync o Black Burst.
Salida para señales de referencia 1 salida para señales derivadas Tri-Sync o Black Burst.
Interfaz informática Thunderbolt™ 3 (Mac y Windows), PCI Express x4 de segunda generación.
Alimentación 2 x fuente de alimentación universal integrada para corriente alterna con toma de entrada IEC C14. 100-240 V, 50-60 Hz.
