Caracteristicas tecnicas
Conexiones
Entradas de video SDI 80
Haz clic aquí para ver un resumen de las unidades compatibles.
Salidas SDI 80
Velocidades de transmisión
DVB-ASI, 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Resincronización de fuentes
No disponible
Resincronización de señales SDI
Disponible en todas las salidas SDI.
Entrada para señales de referencia
Tri-Sync o Black Burst.
Reference Outputs
Salida derivada con interrupción de la señal de referencia.
Ethernet
Compatible con estándares 10/100/1000 Base‑T.
Interfaz informática
USB-C
Formatos compatibles
Formatos SD
525i59.94 NTSC, 625i50 PAL
Formatos HD
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
Formatos 2K
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Formatos 4K
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M nivel A y B
SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 y ITU‑R BT.601
Muestreo de audio SDI
Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.
Muestreo de video SDI
YUV 4:2:2 y RGB 4:4:4
Precisión cromática en SDI
RGB 4:4:4 de 10 o 12 bits en todas las resoluciones HD y 2K, UHD hasta 2160p30 y 4K hasta 4Kp30 DCI. YUV 4:2:2 de 10 bits en todas las resoluciones.
Espacios cromáticos SDI
REC 601, REC 709, REC 2020
Alternancia automática
Selección automática entre 270 Mb/s, SDI SD, SDI HD 1.5G, SDI 3G nivel A y B, SDI 6G, SDI 12G y DVB-ASI en cada entrada para procesar distintos formatos televisivos independientemente.
Compatibilidad con metadatos SDI
Identificación de la carga útil según la norma SMPTE 352M.
Control
Panel de control integrado
24 botones para control local del dispositivo y mando giratorio de búsqueda con 3 botones adicionales para acceder a las distintas opciones de los menús. Pantalla color de 5 pulgadas.
Panel de control externo

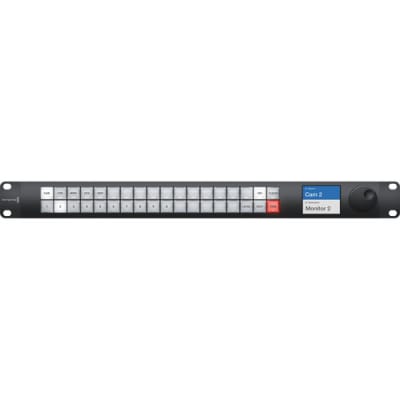

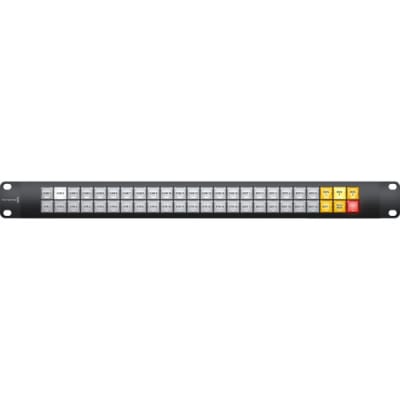

Incluye programa Blackmagic Videohub para macOS y Windows. Compatible con paneles Videohub Master Control Pro y Videohub Smart Control Pro. Incluye herramientas de desarrollo Blackmagic Videohub y protocolo de control mediante Ethernet.
Conexión para paneles de control
Ethernet
Soporte informático
Programa de control gratuito para Windows® y Mac®.
Actualización del dispositivo
Mediante la aplicación incluida.
Sistemas operativos
Mac 13.0 (Ventura),
Mac 14.0 (Sonoma) o posterior
Windows 10 de 64 bits.
Windows 11.
Pantalla
Pantallas
Pantalla LCD integrada de 5 pulgadas para seleccionar diferentes ajustes y menús.
Requisitos energéticos
Fuente de alimentación
2 fuentes internas de 100-240 V CA, 50/60 Hz.
Cables IEC (no incluidos).
Protección contra cortes de energía
Las conexiones de los puntos de cruce se mantienen y se restablecen de inmediato cuando se reanuda el suministro eléctrico.
Consumo
92 W máx.
Instalación física
4 U de alto.
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación
Artículos incluidos
Blackmagic Videohub 80x80 12G
Sobre de bienvenida con código QR para descargar el software.
Garantía
1 año de garantía limitada otorgada por el fabricante.
