Part | Components | KD-ZP50R-580 | Imagen |

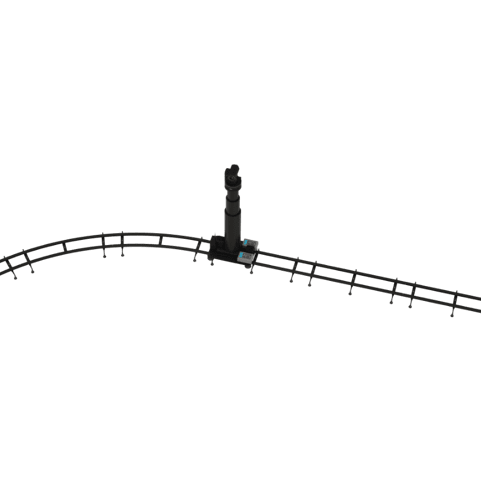

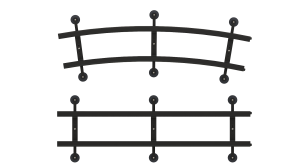

Intelligent track system | Track | Cada sección de riel mide 100 cm de largo × 18 cm de ancho × 5 cm de espesor. Riel recto × 3 secciones + riel curvo × 3 secciones, un total de 6 secciones (configuración estándar El riel deslizante digital puede proporcionar datos precisos para el sistema de disparo). proporciona componentes de instalación portátiles y componentes de instalación suspendidos (los componentes suspendidos deben personalizarse). |
|

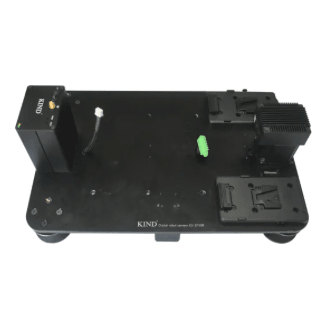

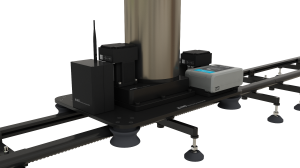

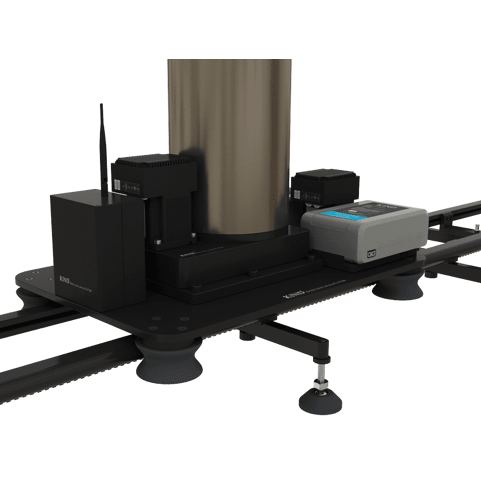

Pulley cart | Rueda de oruga silenciosa 4 × 1, transmisión por correa síncrona, 300 mm de ancho × 450 mm de largo. Admite parada lenta y arranque lento, velocidad de 1000 mm/s a 1 mm/s (ajuste de velocidad continuo controlado por servomotor), control programable, funcionamiento silencioso y estable, posición preestablecida de la máquina y carrera preestablecida, capacidad de carga 30 kg, repetibilidad de desplazamiento horizontal ±1 mm . |
|
Motor | 48V/200W servo motor |
|

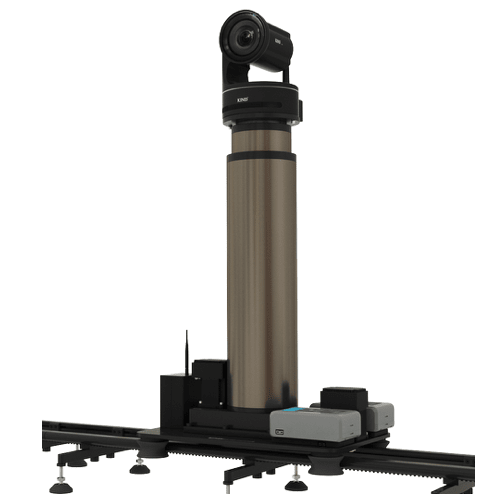

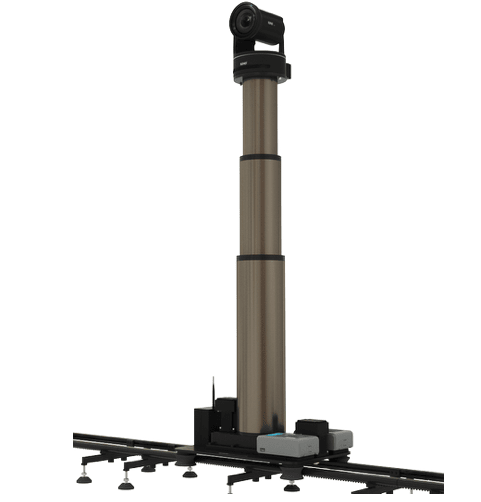

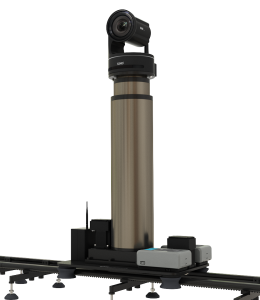

Shooting lift system | Electric cylinder | Cilindro eléctrico de husillo de bolas de dos etapas y tres secciones de precisión, el diámetro de cada sección es: Ø 145 mm-Ø 125 mm-Ø 105 mm; inicial ≤700 mm, carrera 800 mm, sin sacudidas al arrancar, frenar y desplazarse, precisión de posicionamiento repetido ±0,01 mm, empuje nominal 0,42 KN, posicionamiento controlado por programa, control integrado. Velocidad de 200 mm/s a 0,1 mm/s (regulación de velocidad continua controlada por servomotor), control programable, funcionamiento silencioso y estable, posición preestablecida de la máquina y carrera preestablecida. |
|
Motor | 48V/200W servo motor |
|

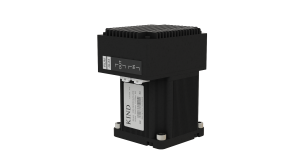

Power supply and battery system | DC-DC power pack | Entrada CC 24 V. Salida DC48V y DC12V. Conmutación principal/en espera de la fuente de alimentación incorporada, fuente de alimentación secuencial y procesamiento de transformación de voltaje |
|

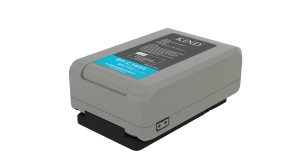

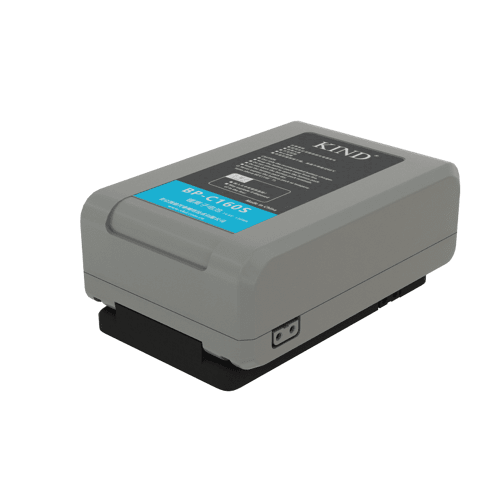

Battery | 14.4V/28.8V 290Wh 250W V-mount battery x 2 pieces (optional) |
|

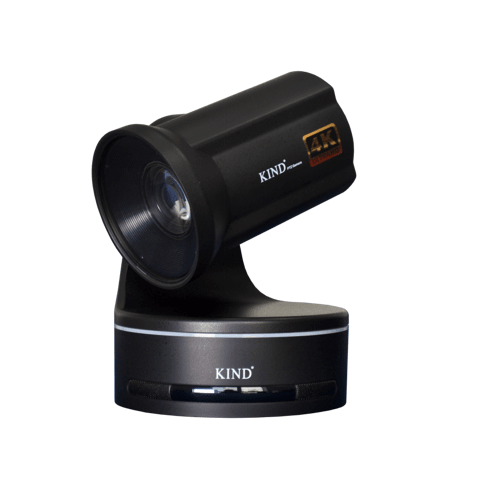

Camera | PTZ camera | Generador de imágenes CMOS Exmor R de 1 pulgada, imágenes 4K con calidad de transmisión; Zoom óptico 4K 12 veces, SRZ 4K 18 veces HD 24 veces; Servomotor de giro/inclinación de alta velocidad, velocidad de giro/inclinación de 0,1°~300°/segundo, precisión de repetición de 0,01°; 12,4 millones de píxeles, resolución de 3840×2160; Salida de vídeo HDMI 4K; Cuenta de 360°; Tamaño: 160 mm × 155 mm × 230 mm; Peso: alrededor de 1,8 kg |
|

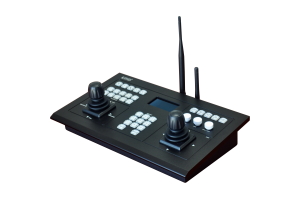

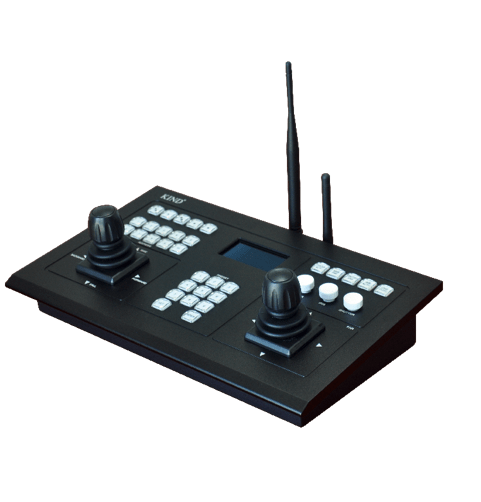

Precise intelligent shooting control system | Control | Joysticks duales: teclado de control de joystick dual de calidad de transmisión, que controla respectivamente el PTZ de la cámara, el avance horizontal, el retroceso y la elevación del sistema de disparo, logrando un control de 5 dimensiones; Configuración de la cámara: menú de la cámara y varias configuraciones, zoom, enfoque, apertura, balance de blancos y otras funciones automático o manual; Control del vagón: se pueden establecer diferentes puntos de inicio, puntos finales y puntos límite según la aplicación para evitar que un mal funcionamiento provoque que el vagón de poleas se salga de la vía. El sistema admite configuraciones de seguridad causadas por fallas y puede controlar de manera segura el avance y el retroceso. movimiento del vagón dentro de los puntos límite, aceleración y desaceleración, control de crucero, trayectoria preestablecida, arranque y parada suaves y suaves; Control del cilindro eléctrico: Controla la subida y bajada del cilindro eléctrico, así como la velocidad y dirección; Trayectoria de disparo preestablecida: el sistema de elevación, el sistema de traducción y el sistema de cámara PTZ forman un sistema de disparo automático sincrónico de múltiples ejes integrado, que puede realizar disparos de KIND trayectoria repetitiva de múltiples ejes. También puede ajustar la velocidad y cambiar de dirección, ajustar, configurar, grabar y llamar a ajustes preestablecidos de disparo. Establecer, optimizar, almacenar y recuperar múltiples conjuntos de trayectorias de disparo prefabricadas; Disparo en crucero automático: 9 juegos integrados de teclas de recuperación y almacenamiento de trayectoria de disparo, lo que permite que la lente se mueva, levante, empuje, tire, agite, incline e incline en múltiples dimensiones para capturar múltiples conjuntos de trayectorias de movimiento de acuerdo con trayectorias preestablecidas sin problemas, de manera constante y precisa La imagen se presenta automáticamente al usuario para realizar disparos inteligentes. Se registran, almacenan y recuperan 9 grupos de trayectorias de disparo de 5 dimensiones. Cada grupo puede almacenar 256 instrucciones de control. |
|

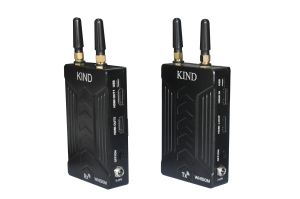

Wireless video and real-time wireless control system | wireless image transmission | El sistema adopta un sistema de transmisión inalámbrica en tiempo real sin pérdidas y sin comprimir a nivel de transmisión para lograr una transmisión inalámbrica de audio y video de alta calidad. |
|
Wireless control | El sistema de transmisión de control inalámbrico incorporado puede controlar de forma remota y en tiempo real de forma inalámbrica el avance y retroceso, elevación y PTZ del sistema de robot orbital. |
