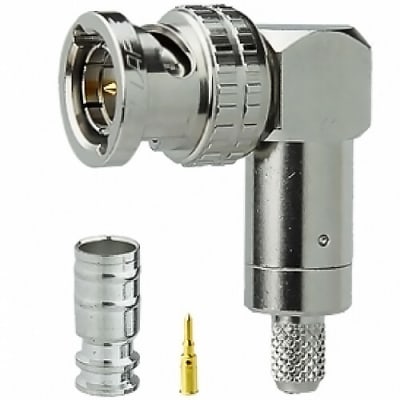

Canare Right-Angle BNC Conector for L-2.5CHD 12G Conector de Video

Caracteristicas tecnicas

Norma aplicable: JIS* C 5412 (*Norma industrial japonesa) / IEC 169 - 8

• Impedancia nominal: 75Ω no balanceada
• Cable aplicable: L-2.5CHD
• Herramienta de engarce: Herramienta de engarce manual: TC-1 / Matriz: TCD-35CA
• Temperatura de funcionamiento: -40 °F - 248 °F (-40 °C - 120 °C)
• Humedad de funcionamiento: ~90 %

Resistencia de aislamiento: 1000Ω o más

La medición se realizará entre los contactos, después de un tiempo de electrificación de 1 min con una tensión continua de 500 V.

Prueba de tensión

Sin ningún daño como avería eléctrica etc.

Se aplicarán 1500 V CA durante 1 minuto entre los contactos. Corriente de disparo: 0,5 mA.

Resistencia de contacto .

Entre contactos externos: 3 mΩ o menos

Entre contactos centrales: 6 mΩ o menos

Pérdida de retorno

26,4 dB o más (~3 GHz)

20 dB o más (~6 GHz)

Fuerza de conexión del cable de 10 dB o más (~12 GHz)

200 N o más para L-2.5CHD

Se debe conectar un cable aplicado al enchufe, después de lo cual se debe aplicar una resistencia de tracción.

Operación mecánica (repetida)

Resistencia de contacto: 10 m Ω o menos

La prueba de resistencia consiste en el acoplamiento y separación repetidos de pares de conectores.

La medición se realizará después de 5000 ciclos.

El artículo incluye:

1 conector BNC en ángulo recto Canare BCP-LD25HD 12G 75 ohmios para L-2.5CHD
