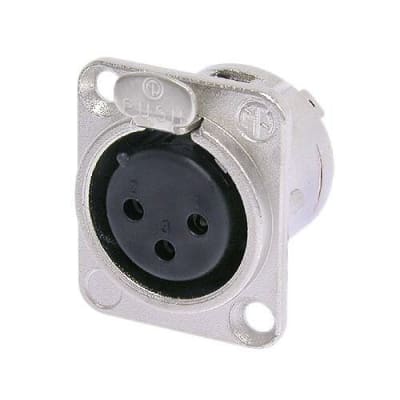

Receptáculo hembra de 3 polos, copas de soldadura, carcasa de níquel, contactos plateados. Serie universal de montaje en panel XLR de cuerpo metálico de tamaño D. Componente reconocido por UL.
Producto
Título NC3FD-L-1
Tipo de conexión XLR
Género femenino
Eléctrico
Capacitancia entre contactos ? 4 pF
Resistencia de contacto ? 5 m?
Rigidez dieléctrica 1,5 kVdc
Resistencia de aislamiento > 2 G? (inicial)
Corriente nominal por contacto 16 A
Tensión nominal < 50 V
Mecánico
Fuerza de inserción ? 20 N
Fuerza de extracción ? 20 N
Vida útil > 1000 ciclos de acoplamiento
Tamaño de cable máx. 2,5 mm²
Tamaño de cable máx. 14 AWG
Cableado Contactos de soldadura
Dispositivo de bloqueo Pestillo de bloqueo
Chasis forma D
Material
Recubrimiento de contacto 2 µm Ag sobre 2 µm Ni
Contactos Bronce (CuSn8)
Inserto Poliamida (PA 6.6 30 % GR)
Elemento de bloqueo Acero Ck67
Carcasa Fundición inyectada de zinc (ZnAl4Cu1)
Recubrimiento de níquel
Ambiental
Aprobaciones UL
Inflamabilidad UL 94 HB
Cumplimiento de la norma IEC 61076-2-103
Clase de protección IP 40
Soldabilidad Cumple con IEC 68-2-20
Rango de temperatura -30 °C a +80 °C
