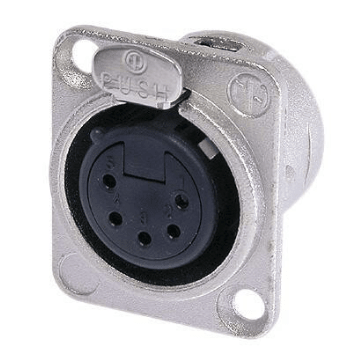

Receptáculo hembra de 5 polos, vasos de soldadura, carcasa de níquel, contactos plateados. Serie universal de montaje en panel XLR de cuerpo metálico de tamaño D. Componente reconocido por UL.
Título NC5FD-L-1
Tipo de conexión XLR
Género hembra
Eléctrico
Capacitancia entre contactos ≤ 7 pF
Resistencia de contacto ≤ 5 mΩ
Rigidez dieléctrica 1,5 kVdc
Resistencia de aislamiento > 10 GΩ (inicial)
Corriente nominal por contacto 7,5 A
Tensión nominal < 50 V
Mecánico
Fuerza de inserción ≤ 20 N
Fuerza de extracción ≤ 20 N
Vida útil > 1000 ciclos de acoplamiento
Tamaño de cable máx. 1,0 mm²
Tamaño de cable máx. 18 AWG
Cableado Contactos de soldadura
Dispositivo de bloqueo Bloqueo de pestillo
Forma del chasis D
Material
Recubrimiento de contacto 2 µm Ag sobre 2 µm Ni
Contactos Latón (CuZn39Pb3)
Inserto Poliamida (PA 6.6 30 % GR) Poliamida (PA66)
Elemento de bloqueo Acero Ck67
Carcasa Zinc fundido a presión (ZnAl4Cu1)
Recubrimiento de carcasa Níquel
Medioambiental
Homologaciones UL
Inflamabilidad UL 94 V-0
Cumplimiento de la norma IEC 61076-2-103
Clase de protección IP 40
Soldabilidad Cumple con IEC 68-2-20
Rango de temperatura -30 °C a +80 °C
