Caracteristicas tecnicas

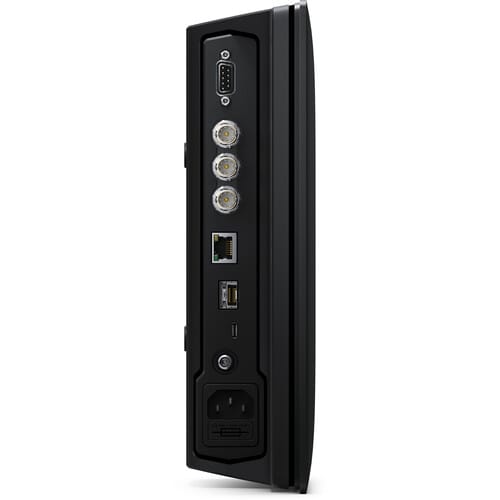

Conexiones
Entradas SDI 2
Ver lista de cables compatibles con los productos SDI 12G de Blackmagic Design.
Salidas SDI 1 salida derivada.
Resincronización automática según la señal recibida.
Velocidades de transmisión 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s.
Entrada de video por fibra óptica
Conector para transceptor SFP.
Compatible con sistemas IP 2110 IP y SDI por fibra óptica.
Velocidades de transferencia
Detección automática de señales SD, HD, 2K, UHD y 4K.
Actualizaciones y configuración USB
Ethernet
1 x RJ‑45 de 10 Gb/s compatible con estándares 10/100/1000/10G BASE-T para recibir señales IP SMPTE-2110, configurar y actualizar el firmware.
Luz piloto
Conector D de 9 pines
Formatos compatibles
Formatos SD
NTSC 525i59.94, PAL 625i50
Formatos HD
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
Formatos 2K
DCI 2Kp23.98, DCI 2Kp24, DCI 2Kp25, DCI 2Kp29.97, DCI 2Kp30, DCI 2Kp47.95, DCI 2Kp48, DCI 2Kp50, DCI 2Kp59.94, DCI 2Kp60
2KPsF23.98, 2KPsF24, 2KPsF25, 2KPsF29.97, 2KPsF30
Formatos UHD
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60
Formatos 4K
DCI 4Kp23.98, DCI 4Kp24, DCI 4Kp25, DCI 4Kp29.97, DCI 4Kp30, DCI 4Kp47.95, DCI 4Kp48, DCI 4Kp50, DCI 4Kp59.94, DCI 4Kp60
Conformidad SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M (nivel A y B), SMPTE 425M, SMPTE 2082.
Espacios cromáticos SDI REC 601, REC 709
Detección automática de señales SD, HD, 3G, 6G y SDI 12G.
Muestreo de video 4:2:2 y 4:4:4
Cumplimiento IP SMPTE 2110-20 (sin compresión)
IGMP v2
SMPTE 2110-21 (conformado del tráfico de datos)
Emisor: Angosto
Receptor: Angosto, síncrono amplio, asíncrono
SMPTE 2110-30 (PCM)
Nivel de conformidad del audio: Nivel C
SMPTE 2110-40 (datos auxiliares)
Acceso total al flujo de datos auxiliares SMPTE. Incluye RP 188/SMPTE 12M-2, subtítulos opcionales (CC) y metadatos HDR fijos.
Protocolo de tiempo de precisión (PTP)
IEEE 1588-2008 (PTP v2)
ST 2059-1
ST 2059-2
Descubrimiento y registro NMOS IS-04 v1.3.2
Red privada mediante mDNS/DNS-SD
Gestión de la conexión NMOS IS-05 v1.1.2
NMOS BCP-002-01
Agrupamiento natural
NMOS BCP-004-01
Capacidad del receptor
Códec
Blackmagic IP10 al convertir señales SDI 12G a IP 2110 10G.
Soporte informático
Actualización del dispositivo
Mediante el programa incluido para su actualización.
Control de ajustes
USB o Ethernet.
Sistemas operativos
Mac 12.0 Monterey,
Mac 13.0 Ventura o posterior
Windows 10 de 64 bits.
Windows 11.

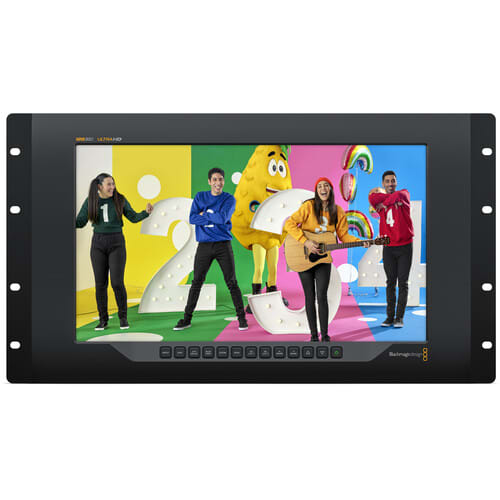

Pantalla
LCD con matriz activa TFT de 15.6 pulgadas
Resolución de la pantalla 3.840 x 2.160 pixeles
Respuesta 25 ms
Tasa de contraste 1000:1
Profundidad cromática 16.7 millones de colores
Requisitos energéticos
Fuente de alimentación 1 fuente interna de 100-240 (CA), 50/60 Hz.
Alimentación
1 conector IEC C14 para alimentación (CA).
1 conector de 5.5 mm (+12V CC) para conectar baterías o una fuente de alimentación externa.
Consumo 24 W

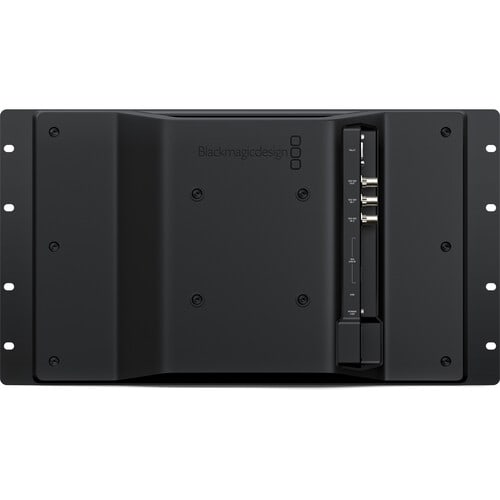

Instalación física 6 U
Especificaciones físicas
Especificaciones ambientales
Temperatura de funcionamiento 0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento -20 °C a 60 °C (-4 °F a 140 °F)
Humedad relativa 0 % a 90 % sin condensación.
Artículos incluidos
SmartView 4K G3
Sobre de bienvenida con código QR para descargar el software.
Garantía 12 meses de garantía limitada otorgada por el fabricante.
