Caracteristicas tecnicas

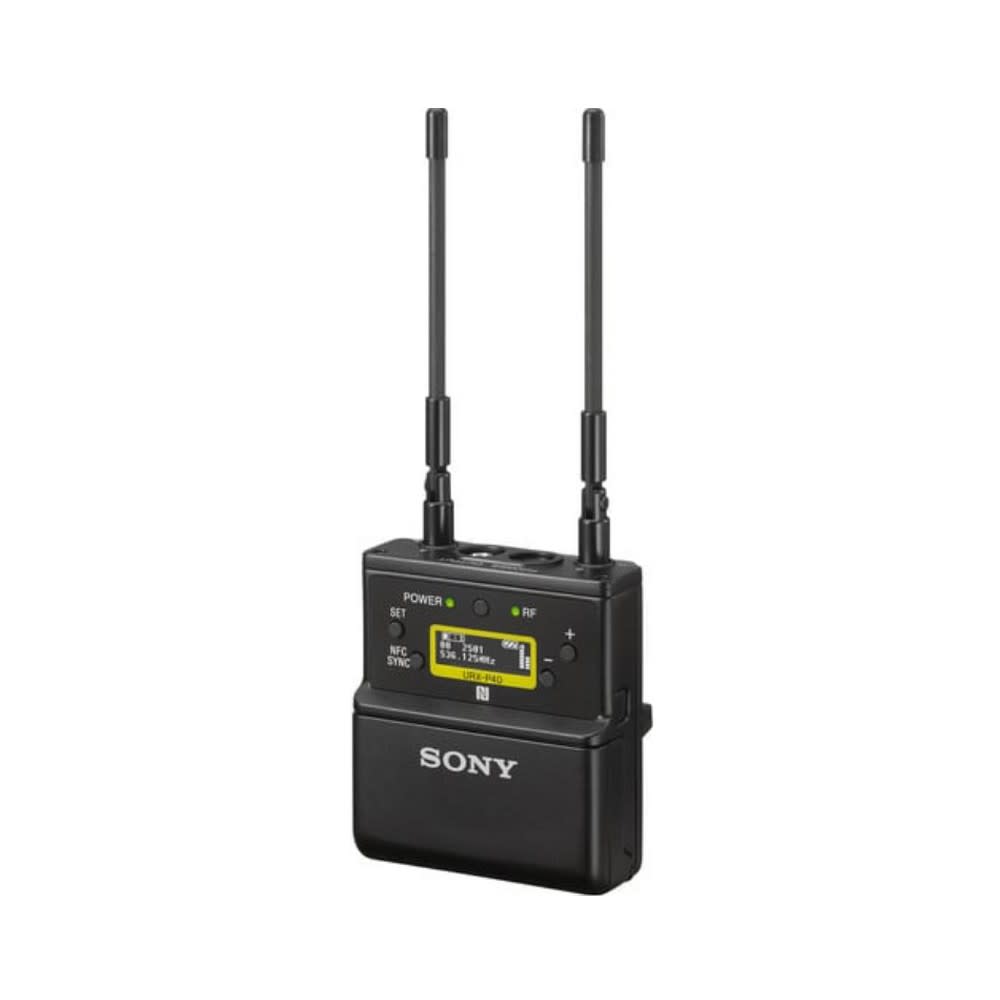

Receptor portátil URX-P40
Tipo de oscilador Sintetizador PLL controlado por medio de cristales
Tipo de recepción Verdadera diversidad
Tipo de antena Antena de cable con longitud de onda de 1/4 ? (ajustable)
Frecuencias portadoras
14UC: 470.125 MHz a 541.875 MHz (canales UHF-TV del 14 al 25)
25UC: 536.125 MHz a 607.875 MHz (canales UHF-TV del 25 al 36)
42LA: 638.125 MHz a 697.875 MHz (canales UHF-TV del 42 al 51)
90UC: 941.625 MHz a 951.875 MHz, 953.000 MHz a 956.125 MHz, y 956.625 MHz a 959.625 MHz
21CE: 470.025 MHz a 542.000 MHz (canales UHF-TV del 21 al 29)
33CE: 566.025 MHz a 630.000 MHz (canales UHF-TV del 33 al 40)
42CE: 638.025 MHz a 694.000 MHz (canales UHF-TV del 42 al 48)
38CN: 710.025 MHz a 782.000 MHz (canales UHF-TV del 38 al 46)
E: 794.125 MHz a 805.875 MHz
BJ: 806.125 MHz a 809.750 MHz
KR: 925.125 MHz a 937.500 MHz
Respuesta de frecuencia
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)
Relación señal-ruido 60 dB (onda sinusoidal de 1 kHz, modulación de 5 kHz)
Distorsión (T. H. D) 0,9 % o menos (onda sinusoidal de 1 kHz, modulación de 5 kHz)
Retardo de audio
Aprox. 0,35 ms (salida analógica)
Aprox. 0,24 ms (salida digital)
Conector de salida de audio
Mini conector de bloqueo de 3 polos de 3,5 mm de diámetro, conexión externa
Nivel de salida de audio:
–60 dBV (mini conector de bloqueo de 3 polos de 3,5 mm de diámetro, salida analógica, nivel de salida de audio de 0 dB)
–20 dBFS (conexión externa, salida digital, nivel de salida de audio de 0 dB)
–50 dBFS (conexión externa, salida analógica, nivel de salida de audio de 0 dB)
Rango de ajuste de salida de audio analógica -12 dB - +12 dB (paso de 3 dB)

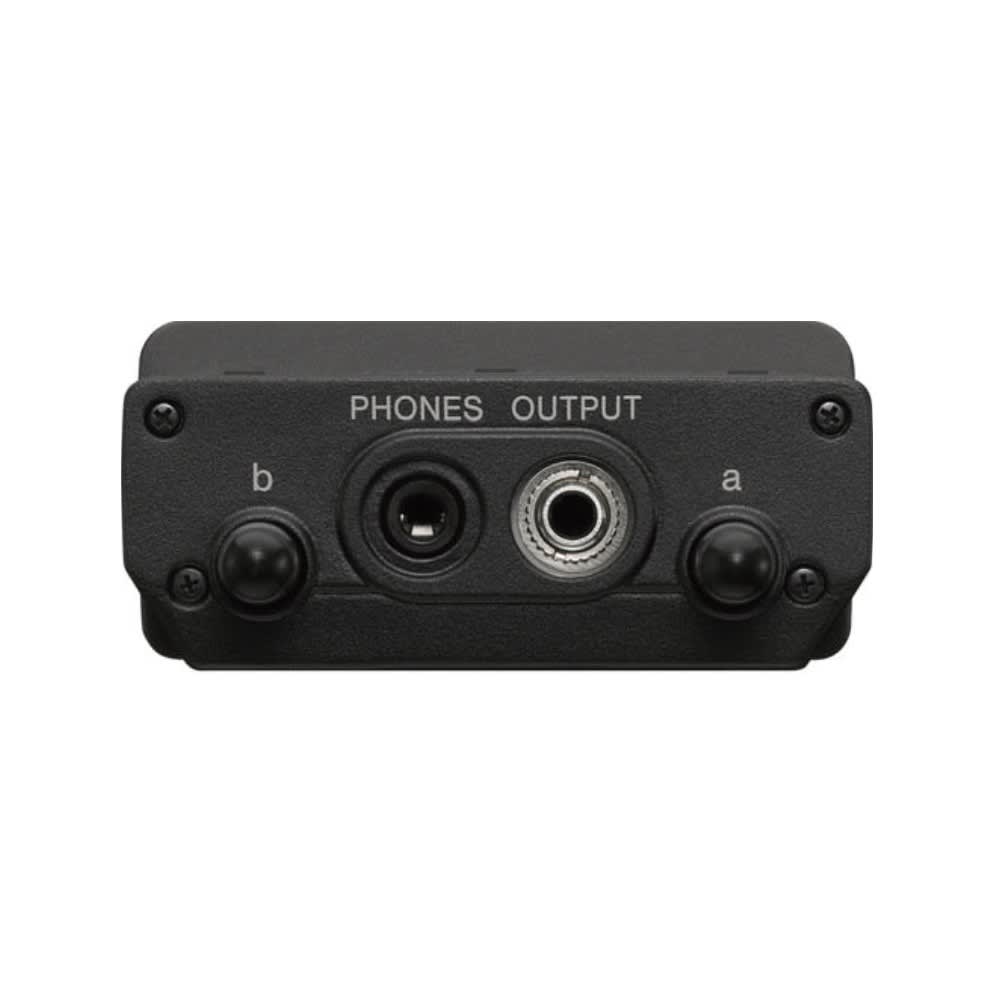

Conector de salida de auriculares Mini conector de 3,5 mm de diámetro
Nivel de salida de los auriculares: Máx. 10 mW (16 ohm)
Frecuencia de señal de tono
En modo compresor UWP-D: 32.382 kHz
En modo compresor UWP: 32 kHz
En modo compresor WL800: 32.768 kHz
Visualización OLED
Requerimientos de alimentación
3,0 V CC (dos baterías alcalinas LR6/AA)
5,0 V CC (provisto del conector USB tipo C)
Duración de la batería
Aprox. 6 horas
* La duración de la batería se midió con dos baterías alcalinas tamaño LR6/AA de Sony a 25 °C (77 °F) con el MODO VISUALIZACIÓN configurado en AUTO OFF (apagado automático).
Temperatura de funcionamiento De 0 °C a 50 °C (de 32 °F a 122 °F)
Temperatura de almacenamiento/transporte De -20 °C a +55 °C (de -4 °F a +131 °F)
Medidas 63 × 70 x 31 mm (2 1/2 x 2 7/8 x 1 1/4 pulg.) (ancho x alto x profundidad) (sin antena)
Peso Aprox. 131 g (4,6 oz), (sin pilas)

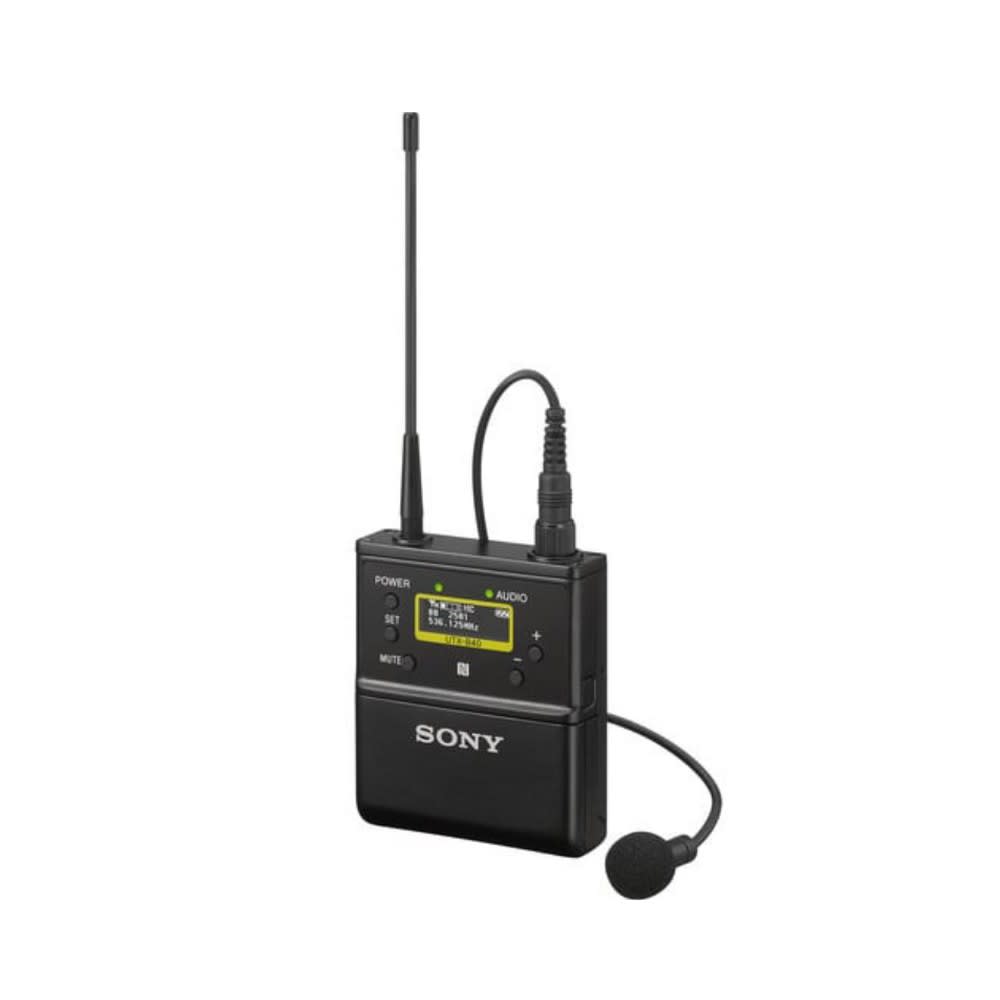

Transmisor portátil UTX-B40
Tipo de oscilador Sintetizador PLL controlado por medio de cristales
Tipo de antena Antena de cable con longitud de onda de 1/4 ?
Frecuencias portadoras
14UC: 470.125 MHz a 541.875 MHz (canales UHF-TV del 14 al 25)
25UC: 536.125 MHz a 607.875 MHz (canales UHF-TV del 25 al 36)
42LA: 638.125 MHz a 697.875 MHz (canales UHF-TV del 42 al 51)
90UC: 941.625 MHz a 951.875 MHz, 953.000 MHz a 956.125 MHz y 956.625 MHz a 959.625 MHz
21CE: 470.025 MHz a 542.000 MHz (canales UHF-TV del 21 al 29)
33CE: 566.025 MHz a 630.000 MHz (canales UHF-TV del 33 al 40)
42CE: 638.025 MHz a 694.000 MHz (canales UHF-TV del 42 al 48)
38CN: 710.025 MHz a 782.000 MHz (canales UHF-TV del 38 al 46)
E: 794.125 MHz a 805.875 MHz
BJ: 806.125 MHz a 809.750 MHz
KR: 925.125 MHz a 937.500 MHz
Potencia de salida de RF
30 mW/5 mW seleccionable (modelos UC, U, CE, LA, CN)
10 mW/2 mW seleccionable (modelos J, E, KR)
Tipo de cápsula
Condensador electret
Directividad
Omnidireccional
Conector de entrada
Mini conector de bloqueo de 3 polos de 3,5 mm de diámetro
Nivel de entrada de audio de referencia
–60 dBV (Entrada MIC, MODO GANANCIA configurado en NORMAL, atenuación de 0 dB)
+4 dBu (Entrada LINE)
Rango de ajuste del atenuador de audio 0 dB a 27 dB (en pasos de 3 dB)
Respuesta de frecuencia
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)
Relación señal-ruido
60 dB (-60 dBV, entrada de 1 kHz)
102 dB (MODO GANANCIA configurado en GANANCIA AUTOMÁTICA, máx.)
96 dB (MODO GANANCIA configurado en NORMAL, máx.)
Distorsión 0,9 % o menos (-60 dBV, entrada de 1 kHz)
Retardo de audio Aprox. 0,35 ms
Frecuencia de señal de tono
En modo compresor UWP-D: 32.382 kHz
En modo compresor UWP: 32 kHz
En modo compresor WL800: 32.768 kHz
Visualización OLED
Requerimientos de alimentación
3,0 V CC (dos baterías alcalinas LR6/AA)
5,0 V CC (provisto del conector USB tipo C)
Duración de la batería*
Aprox. 8 horas con potencia de salida de 30 mW (modelos UC, U, CE, LA, CN)
Aprox. 10 horas con potencia de salida de 10 mW (modelos J, E, KR)
* La duración de la batería se midió con dos baterías alcalinas tamaño LR6/AA de Sony a 25 °C (77 °F).
Temperatura de funcionamiento De 0 °C a 50 °C (de 32 °F a 122 °F)
Temperatura de almacenamiento/transporte -20 °C a +55 °C (de -4 °F a +131 °F)
Medidas 63 × 73 x 19 mm (2 1/2 x 2 7/8 x 3/4 pulg.) (ancho x alto x profundidad) (sin antena)
Peso Aprox. 83 g (2,9 oz) (sin baterías)

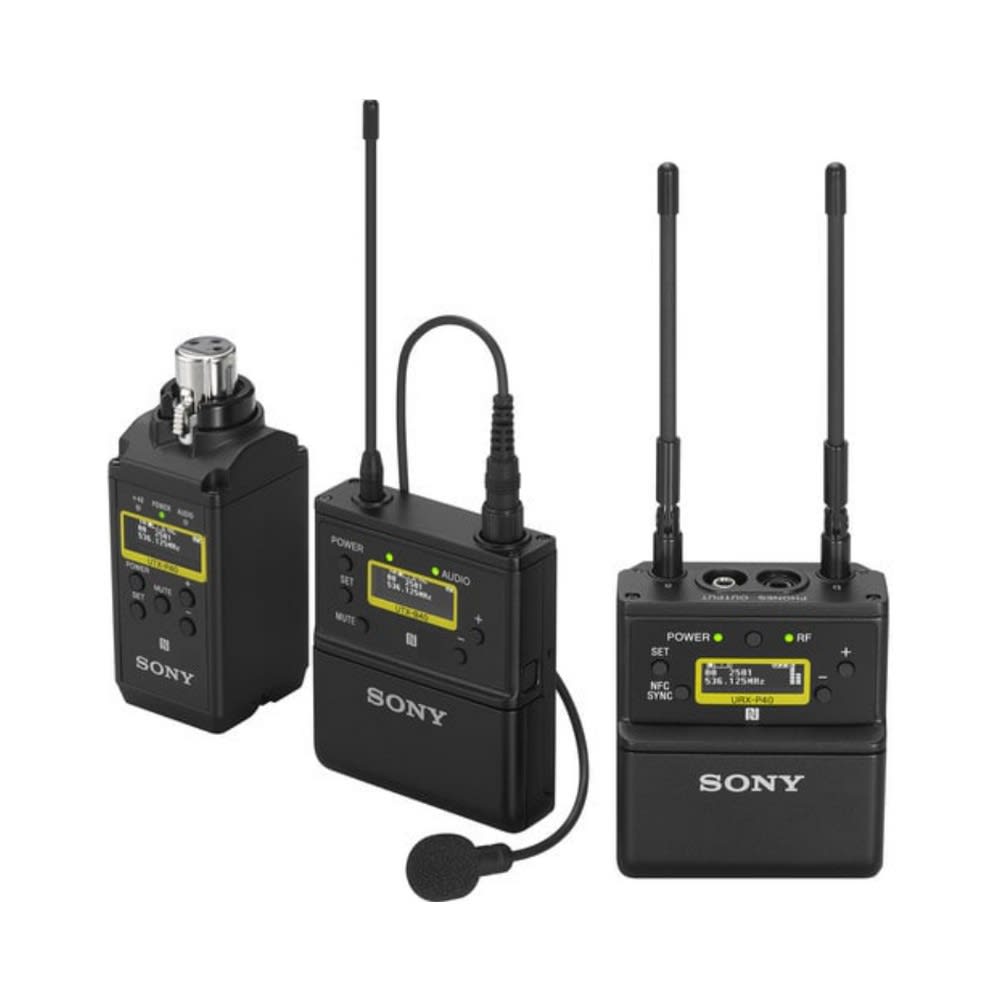

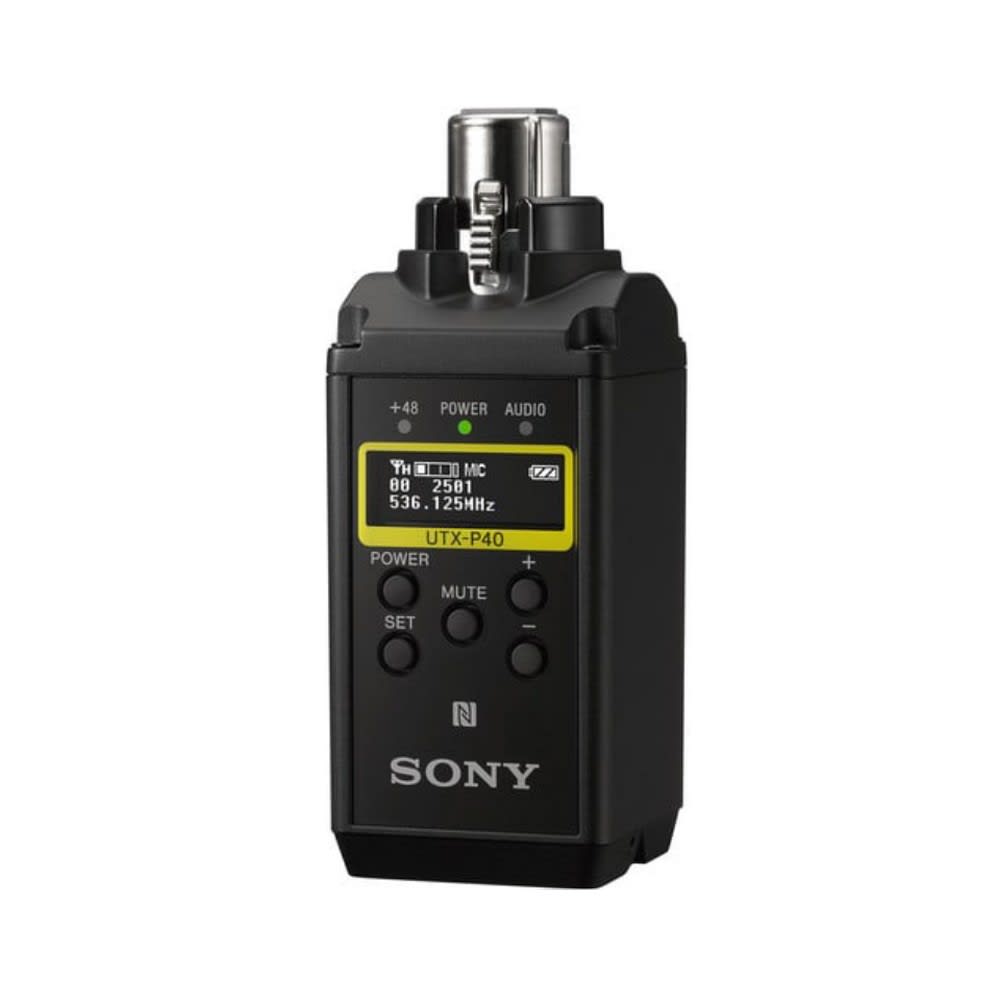

Transmisor acoplable XLR UTX-P40
Tipo de oscilador
Sintetizador PLL controlado por medio de cristales
Frecuencias portadoras
14UC: 470.125 MHz a 541.875 MHz (canales UHF-TV del 14 al 25)
25UC: 536.125 MHz a 607.875 MHz (canales UHF-TV del 25 al 36)
42LA: 638.125 MHz a 697.875 MHz (canales UHF-TV del 42 al 51)
90UC: 941.625 MHz a 951.875 MHz, 953.000 MHz a 956.125 MHz y 956.625 MHz a 959.625 MHz
21CE: 470.025 MHz a 542.000 MHz (canales UHF-TV del 21 al 29)
33CE: 566.025 MHz a 630.000 MHz (canales UHF-TV del 33 al 40)
42CE: 638.025 MHz a 694.000 MHz (canales UHF-TV del 42 al 48)
38CN: 710.025 MHz a 782.000 MHz (canales UHF-TV del 38 al 46)
E: 794.125 MHz a 805.875 MHz
BJ: 806.125 MHz a 809.750 MHz
KR: 925.125 MHz a 937.500 MHz
Potencia de salida de RF
40 mW/5 mW seleccionable (modelos UC, U, LA)
30 mW/5 mW seleccionable (modelos CE, CN)
10 mW/2 mW seleccionable (modelos J, E, KR)
Conector de entrada Tipo XLR-3-11C (hembra)
Nivel de entrada de audio de referencia –60 dBV (entrada MIC, MODO GANANCIA configurado en NORMAL, atenuación de 0 dB)
Rango de ajuste del atenuador de audio 0 dB a 48 dB (en pasos de 3 dB)
Respuesta de frecuencia
23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E, KR)
40 Hz a 15 kHz (típico) (modelo J)
Relación señal-ruido
60 dB (-60 dBV, entrada de 1 kHz)
102 dB (MODO GANANCIA configurado en GANANCIA AUTOMÁTICA, máx.)
96 dB (MODO GANANCIA configurado en NORMAL, máx.)
Distorsión 0,9 % o menos (-60 dBV, entrada de 1 kHz)
Retardo de audio Aprox. 0,35 ms
Frecuencia de señal de tono
En modo compresor UWP-D: 32.382 kHz
En modo compresor UWP: 32 kHz
En modo compresor WL800: 32.768 kHz
Visualización OLED
Requerimientos de alimentación
3,0 V CC (dos baterías alcalinas LR6/AA)
5,0 V CC (provisto del conector USB tipo C)
Duración de la batería
Durante +48V OFF:
Aprox. 7 horas con potencia de salida de 40 mW (modelos UC, U, LA)
Aprox. 8 horas con potencia de salida de 30 mW (modelos CE, CN)
Aprox. 10 horas con potencia de salida de 10 mW (modelos J, E, KR)
Durante +48V ON y conexión ECM-673:
Aprox. 6 horas con potencia de salida de 40 mW (modelos UC, U, LA)
Aprox. 6 horas con potencia de salida de 30 mW (modelos CE, CN)
Aprox. 7 horas con potencia de salida de 10 mW (modelos J, E, KR)
* La duración de la batería se midió con dos baterías alcalinas Sony L R6/AA a una temperatura de 25 °C (77 °F).
Temperatura de funcionamiento De 0 °C a 50 °C (de 32 °F a 122 °F)
Temperatura de almacenamiento/transporte De -20 °C a +55 °C (de -4 °F a +131 °F)
Medidas 38 × 98 x 38 mm (1 1/2 x 3 7/8 x 1 1/2 pulg.) (ancho x alto x profundidad) (con conector de entrada de audio)
Peso Aprox. 139 g (4,9 oz), (sin pilas)
