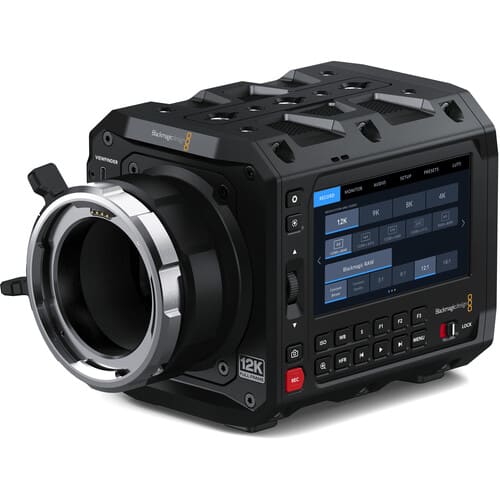

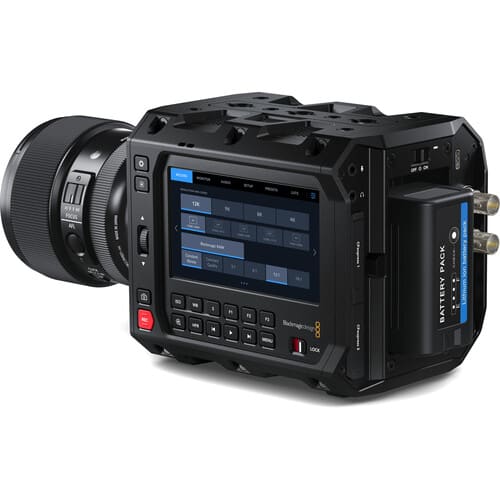

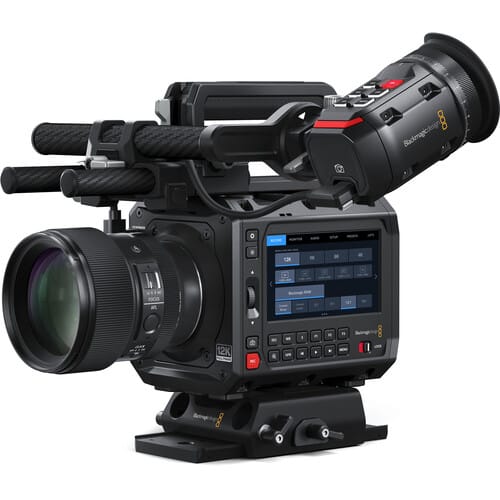

Blackmagic Design PYXIS 12K Cinema Camera (ARRI PL) cámara cinematográfica digital

Caracteristicas tecnicas

Características de la cámara

Tamaño efectivo del sensor 35.64 mm x 23.32 mm (gran formato)

Paso de pixeles 2.9 micrómetros

Tipo de montura

Montura PL compatible con la interfaz /i Technology.

Control del objetivo

Diafragma y enfoque en objetivos compatibles.

Rango dinámico 16 pasos.

ISO nativo 800

Resoluciones de captura

12,288 x 8040 (12K 3:2 open gate)
12,288 x 6912 (12K 16:9)
12,288 x 6480 (12K 17:9)
12,288 x 5112 (12K 2.4:1)
9648 x 8040 (12K 6:5)

9408 x 6264 (9K 3:2)
8688 x 4896 (9K 16:9)
9312 x 4896 (9K 17:9)
9312 x 3864 (9K 2.4:1)
7680 x 6408 (9K 6:5)

8192 x 5360 (8K 3:2 open gate)
8192 x 4608 (8K 16:9)
8192 x 4320 (8K 17:9)
8192 x 3408 (8K 2.4:1)
6432 x 5360 (8K 6:5)

4096 x 2680 (4K 3:2 open gate)
4096 x 2304 (4K 16:9)
4096 x 2160 (4K 17:9)
4096 x 1704 (4K 2.4:1)
3216 x 2680 (4K 6:5)

Frecuencias de imagen

Frecuencias de imagen para reproducción: 23.98, 24, 25, 29.97, 30, 50, 59.94 y 60 f/s. La frecuencia de imagen máxima del sensor depende de la resolución seleccionada.

Frecuencias de imagen altas

12K (3:2 open gate) hasta 40 f/s
12K (16:9) hasta 45 f/s
12K (17:9) hasta 50 f/s
12K (2.4:1) hasta 60 f/s
12K (6:5) hasta 40 f/s
9K (3:2 Super 35) hasta 50 f/s
9K (16:9 Super 35) hasta 65 f/s
9K (17:9 Super 35) hasta 65 f/s
9K (2.4:1 Super 35) hasta 80 f/s
9K (6:5 Super 35) hasta 50 f/s
8K/4K (3:2 open gate) hasta 72 f/s
8K/4K (16:9) hasta 84 f/s
8K/4K (17:9) hasta 90 f/s
8K/4K (2.4:1) hasta 112 f/s
8K/4K (6:5) hasta 72 f/s

Enfoque

Control de enfoque en objetivos compatibles.

Control del diafragma

Rueda y control táctil para ajuste manual en objetivos electrónicos. Botón para ajuste automático instantáneo en objetivos compatibles.

Dimensiones de la pantalla 4” 1920 x 1080.

Brillo de la pantalla 1500 nits

Tipo de pantalla

Pantalla táctil capacitiva de cristal líquido.

Compatibilidad con metadatos

Los datos de objetivos electrónicos con montura L se completan automáticamente. Registro automático de los ajustes de cámara, la información del sensor de movimiento y los datos de la claqueta virtual, por ejemplo, el nombre del proyecto, el número de escena, la toma y las notas especiales. También es posible integrar una tabla de conversión tridimensional (LUT 3D) en los metadatos de los archivos Blackmagic RAW.

Controles

Menús en pantalla táctil de 4 in. Botones para otros controles. Tres teclas de acceso rápido programables.

Código de tiempo

Contador extremadamente preciso. Desfase inferior a un fotograma cada ocho horas.

Conexiones

Total de entradas de video

No disponible

Total de salidas de video

1 x SDI 12G hasta 2160p60

1 x USB-C para visor electrónico.
Incluye alimentación, datos, imágenes y conector con mecanismo de bloqueo.

Entradas de audio analógico

1 x mini-XLR a nivel de línea o micrófono (hasta +14 dBu) con alimentación fantasma.

1 x 3.5 mm estéreo.

Salidas de audio analógico

1 x 3.5 mm para auriculares.

Entrada para señales de referencia

Tri-level Sync / Black Burst y código de tiempo.

Interfaz informática

USB-C para grabar en unidades externas.
PTP para controlar y actualizar la cámara.

Ethernet

1 x RJ‑45 de 10 Gb/s compatible con estándares 10/100/1000/10G BASE-T.

Formatos compatibles

Formatos HD

Formatos UHD

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

Conformidad SDI

SMPTE 424M, SMPTE 425M nivel  A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 y SMPTE 2082‑10.

Muestreo de audio SDI

Frecuencia de muestreo televisiva estándar de 48 kHz y 24 bits.

Audio

Micrófono

Micrófono estéreo integrado.

Altavoz integrado

1 x altavoz monoaural.

Almacenamiento

Almacenamiento

2 x ranuras para tarjetas CFexpress tipo B, 1 x puerto de expansión USB-C de 10 Gb/s para grabar archivos Blackmagic RAW o H.264 en unidades externas.

Sistema de archivos

Compatible con sistemas de archivos ExFAT (Windows/Mac) o HFS+ (Mac).

Códecs compatibles

Códecs

Blackmagic RAW Constant Bitrate 3:1,
Blackmagic RAW Constant Bitrate 5:1,
Blackmagic RAW Constant Bitrate 8:1,
Blackmagic RAW Constant Bitrate 12:1,
Blackmagic RAW Constant Bitrate 18:1,
Blackmagic RAW Constant Quality Q0,
Blackmagic RAW Constant Quality Q1,
Blackmagic RAW Constant Quality Q3,
Blackmagic RAW Constant Quality Q5,
H.264 Proxy in 1920 x 1080, 8-bit 4:2:0

Control

Control externo

Blackmagic Zoom Demand y Blackmagic Focus Demand para controlar la cámara y el objetivo desde las manijas del trípode.

Control mediante dispositivos iPad, Bluetooth o puerto USB para control de la cámara mediante el protocolo PTP. Control externo de algunos ajustes de cámara. Control de cámaras mediante interfaz de programación de aplicaciones (API) REST, a través de una red Ethernet.

Sincronización en la nube

Gestión de redes

NTP

Protocolo horario de red para sincronizar la hora en la cámara al conectarse a una red con cualquier servidor NTP.

Organizador web

El organizador web permite acceder, explorar, descargar y borrar archivos desde cualquier unidad de almacenamiento conectada a la cámara al usar un explorador conectado a una red Ethernet.

FTP

Descarga archivos mediante el protocolo FTP desde cualquier soporte de almacenamiento conectado a la cámara.

SMB

Protocolo SMB para compartir archivos

Características de almacenamiento

Soportes de grabación

2 x CFexpress tipo B

1 x puerto de expansión USB-C de alta velocidad para unidades externas.

Velocidades de transferencia

Velocidades basadas en una frecuencia de 24 f/s.

12K - 12 288 x 8040

Blackmagic RAW 3:1 - 1,194 MB/s
Blackmagic RAW 8:1 - 448 MB/s
Blackmagic RAW 12:1 - 299 MB/s
Blackmagic RAW 18:1 - 199 MB/s
Blackmagic RAW Q0 - 398 a 1,433 MB/s
Blackmagic RAW Q1 - 326 a 796 MB/s
Blackmagic RAW Q3 - 179 a 448 MB/s
Blackmagic RAW Q5 - 120 a 358 MB/s

9K - 9408 x 6264

Blackmagic RAW 3:1 - 714 MB/s
Blackmagic RAW 8:1 - 268 MB/s
Blackmagic RAW 12:1 - 179 MB/s
Blackmagic RAW 18:1 - 119 MB/s
Blackmagic RAW Q0 - 238 a 857 MB/s
Blackmagic RAW Q1 - 195 a 476 MB/s
Blackmagic RAW Q3 - 107 a 268 MB/s
Blackmagic RAW Q5 - 72 a 214 MB/s

8K - 8192 x 5360

Blackmagic RAW 3:1 - 533 MB/s
Blackmagic RAW 5:1 - 320 MB/s
Blackmagic RAW 8:1 - 200 MB/s
Blackmagic RAW 12:1 - 133 MB/s
Blackmagic RAW Q0 - 320 a 639 MB/s
Blackmagic RAW Q1 - 228 a 533 MB/s
Blackmagic RAW Q3 - 133 a 400 MB/s
Blackmagic RAW Q5 - 100 a 266 MB/s

4K - 4096 x 2680

Blackmagic RAW 3:1 - 135 MB/s
Blackmagic RAW 4:1 - 101 MB/s
Blackmagic RAW 5:1 - 81 MB/s
Blackmagic RAW 6:1 - 68 MB/s
Blackmagic RAW Q0 - 202 a 336 MB/s
Blackmagic RAW Q1 - 135 a 311 MB/s
Blackmagic RAW Q3 - 101 a 238 MB/s
Blackmagic RAW Q5 - 81 a 202 MB/s

Formatos de grabación

Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 y Q5 al emplear el ancho o la altura completa del sensor:

12 288 x 8040, 12 288 x 6912, 12 288 x 6480, 12 288 x 5112 y 9648 x 8040

de video o de video extendido, con rango dinámico cinematográfico, o LUT 3D integradas en los metadatos. Grabación simultánea de archivos proxy en H.264 con una resolución de 1920 x 1080.

Blackmagic RAW 3:1, 8:1, 12:1, 18:1, Q0, Q1, Q3 y Q5 en Super 35 con el área reducida del sensor:

9408 x 6264, 8688 x 4896, 9312 x 4896, 9312 x 3864 y 7680 x 6408

con rango dinámico cinematográfico, de video o video extendido, o tablas de conversión (LUT) 3D integradas en los metadatos. Grabación simultánea de archivos proxy H.264 con una resolución de 1920 x 1080.

Blackmagic RAW 3:1, 5:1, 8:1, 12:1, Q0, Q1, Q3 y Q5 al emplear el ancho o la altura completa del sensor, con ajuste a las siguientes resoluciones:

8192 x 5360, 8192 x 4608, 8192 x 4320, 8192 x 3408 y 6432 x 5360

con rango dinámico cinematográfico, de video o video extendido, o tablas de conversión (LUT) 3D integradas en los metadatos. Grabación simultánea de archivos proxy H.264 con una resolución de 1920 x 1080.

Blackmagic RAW 3:1, 4:1, 5:1, 6:1, Q0, Q1, Q3 y Q5 al emplear el ancho o la altura completa del sensor, con ajuste a las siguientes resoluciones:

4096 x 2680, 4096 x 2304, 4096 x 2160, 4096 x 1704 y 3216 x 2680

con rango dinámico cinematográfico, de video o video extendido, o tablas de conversión (LUT) 3D integradas en los metadatos. Grabación simultánea de archivos proxy H.264 con una resolución de 1920 x 1080.

Las velocidades de transferencia en el modo de calidad constante son solo indicativas.

Nótese que las velocidades de transferencia reales dependen de la complejidad de la imagen.

Soporte informático

Programas incluidos

Blackmagic OS

DaVinci Resolve Studio para Mac y Windows con clave de activación

Blackmagic Camera Setup

Blackmagic RAW Player

Complemento Blackmagic RAW QuickLook

Herramientas de desarrollo para Blackmagic RAW

Blackmagic RAW Speed Test

Sistemas operativos

Mac 14.0 (Sonoma),
Mac 15.0 (Sequoia) o posterior

Windows 10 y 11.

Requisitos energéticos

Fuente de alimentación

1 x fuente externa x 18 V CC 90 W.

Toma de alimentación externa

1 x conector LEMO de 2 pines con mecanismo de bloqueo.

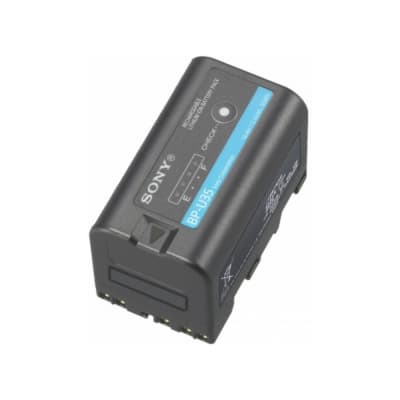

Tipo de batería

Serie BP-U.

Rendimiento

12 V - 18 V

Accesorios

Accesorios opcionales

Blackmagic URSA Cine Handle

Blackmagic URSA Cine EVF

Blackmagic PYXIS Rosette Plate

Blackmagic PYXIS Monitor

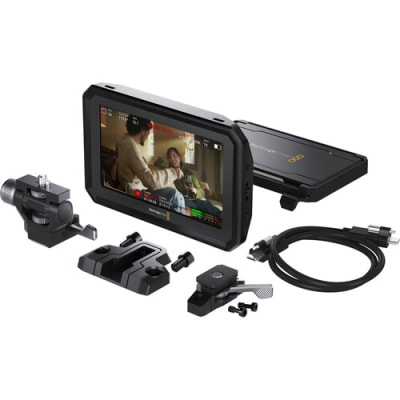

Blackmagic PYXIS Monitor Kit

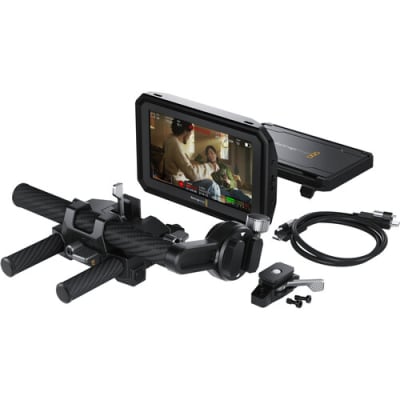

Blackmagic PYXIS Monitor EVF Kit

Especificaciones físicas

Especificaciones ambientales

Temperatura de funcionamiento

0 °C a 40 °C (32 °F a 104 °F)

Temperatura de almacenamiento

-20 °C a 45 °C (-4 °F a 113 °F)

Humedad relativa

0 % a 90 % sin condensación

Artículos incluidos

Blackmagic PYXIS 12K PL

Tapa protectora para la montura

PYXIS Standard Plate

PYXIS SSD Plate

Fuente de alimentación de 90 W con conector de seguridad y adaptadores para distintas tomas de corriente internacionales.

Folleto de bienvenida

Clave de activación para DaVinci Resolve Studio

Garantía

1 año de garantía limitada otorgada por el fabricante.
